এই মেশিন স্বয়ংক্রিয়ভাবে সিমেন্স পিএলসি দ্বারা নিয়ন্ত্রিত হয়, নিয়ন্ত্রণ সিস্টেম দ্বারা চালিত, ধাপে ধাপে মোটর গতি নিয়ন্ত্রণ, X,Y,Z দিক স্বয়ংক্রিয় এবং সঠিক নিয়ন্ত্রণ,কাটিয়া উপাদান কঠোরতা ফিড গতি অনুযায়ী পরিবর্তন করা যেতে পারে, খুব উচ্চ নির্ভরযোগ্যতা এবং নিয়ন্ত্রণ ক্ষমতা সঙ্গে দ্রুততম কাটা প্রভাব অর্জন।
1. টাচ স্ক্রিনে বিভিন্ন কাটিয়া তথ্য প্রদর্শিত হয়, যা কাটার সময় কাটিয়া ওয়ার্কপিসের আরও সঠিক, এক নজরে পরিষ্কার, সুনির্দিষ্ট অবস্থান এবং আরও ভাল অবস্থান।
2. কাটিয়া কাটা, সমতল ধাক্কা কাটিয়া কাটা, ঝাঁকুনি কাটিয়া এবং তিনটি কার্যকরী কাটিয়া পদ্ধতি।কাটিয়া গতি দ্রুত workpiece কাটা উদ্দেশ্য অর্জন করতে উপাদান কঠোরতা অনুযায়ী নিয়ন্ত্রিত করা যেতে পারেস্টিল সলিড সিলিন্ডার কাটার সময়, বিভিন্ন কাটার পদ্ধতি নির্বাচন করা যেতে পারে।
3. কাটা রুম পরিষ্কার এবং স্পিন্ডল মোটর নিরাপত্তা সহজ করার জন্য, আমরা বৈদ্যুতিন যান্ত্রিক বিচ্ছেদ গৃহীত হয়েছে;কাটা রুম মোটর জলরোধী বিচ্ছিন্নতা দ্বারা সুরক্ষিত. বড় পর্যবেক্ষণ উইন্ডো কাটা রুমের নিরাপত্তা সুরক্ষা দরজা উপর ইনস্টল করা হয়, যাতে ব্যবহারকারী সহজেই নমুনা কাটা পুরো প্রক্রিয়া পর্যবেক্ষণ করতে পারেন;LED আলোর ল্যাম্পটি কাটিয়া রুমে ইনস্টল করা হয় যাতে কাটিয়া রুমের পুরো এলাকার কার্যকর আলোকসজ্জা উপলব্ধি করা যায়; কর্মক্ষেত্রে উজ্জ্বলতা এবং স্বচ্ছতা বৃদ্ধি পায়;
4. নকশাটি আরও মানবিক, ergonomics নীতি ব্যবহার করে। সবচেয়ে বড় বৈশিষ্ট্যঃ কম শব্দ, সহজ অপারেশন, সুন্দর চেহারা, ব্যবহার নিরাপদ।পরীক্ষাগার নমুনা প্রস্তুতির জন্য প্রয়োজনীয় সরঞ্জাম এক.

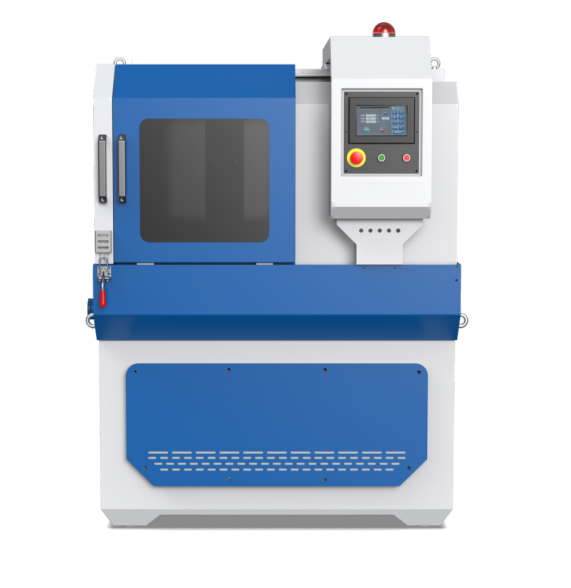

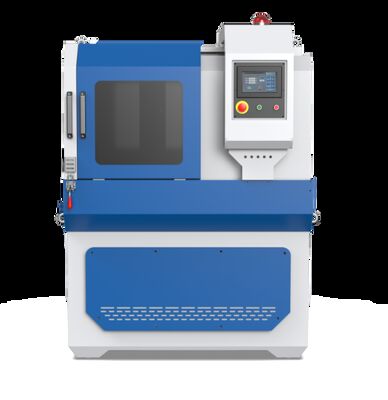

শরীরের আকৃতি; উল্লম্ব। এটি প্রধানত উপরের অংশ (নিরাপত্তা কভার), মাঝারি অংশ (ফ্রেম), ডান স্লাইডিং দরজা, পাশের খোলার দরজা, নীচের ফ্রেম (বৈদ্যুতিক বাক্স), ফিক্সচার,ফ্লাশিং ওয়াটার বন্দুক এবং কুলিং ওয়াটার ট্যাংক (স্বাধীন).
এই কাটিং মেশিনটি বড় আকারের কাজকর্মের জন্য ডিজাইন করা হয়েছে, যা মেশিনের অংশগুলিকে রক্ষণাবেক্ষণ করা এবং বড় কাজকর্ম পরিচালনা করা সহজ করে তোলে।স্লাইডিং দরজা এবং hinged দরজা আপনি আরো স্থান এবং সীমাহীন অ্যাক্সেস দেয়, যা বড় workpieces সঠিক জায়গায় লোড করা সহজ করে তোলে। workpiece এছাড়াও উপরে, সামনের, বাম থেকে কাটা চেম্বার মধ্যে খাওয়ানো যেতে পারে,
কাটার সময় পর্যবেক্ষণের জন্য কাজের অঞ্চলটি একটি স্বচ্ছ প্রতিরক্ষামূলক কভার দিয়ে পুরোপুরি আবৃত। স্টোরেজ শীতল সরবরাহের জন্য শীতল জল দিয়ে সজ্জিত, শীতল হিসাবে নলের জল ব্যবহার এড়ান।কাটার কাজ শেষ হওয়ার পর, কলটি বাম দিক দিয়ে ধুয়ে ফেলুন, অভ্যন্তরীণ আবর্জনা ধুয়ে ফেলুন এবং সুরক্ষা দরজা বন্ধ করুন।
II.প্রধান টেকহিউনিক্যাল প্যারামিটার
কাটার পদ্ধতিঃচপ কাটিং, ফ্ল্যাট চাপ কাটিং, সাফ কাটিং
কাটার গতিঃ0.01-1mm/s ((নিয়ন্ত্রণ পদক্ষেপ 0.01)
রিসেট মোডঃ স্বয়ংক্রিয়
কন্ট্রোল সিস্টেমঃসিমেন্স পিএলসি 7 ′′ টাচ এলসিডি স্ক্রিন
স্পিন্ডল ঘূর্ণন গতিঃ ২৮০০rpm
সর্বাধিক স্ট্রোকঃZ অক্ষ 130mm;Y অক্ষ 200mm;X অক্ষ 100mm
কাজের টেবিলের আকারঃ 128*320mm 180*320mm
সর্বাধিক ব্যাসঃφ 130mm
কাটার ব্লেডঃ ৪০০*৪*৩২ মিমি
কাটার ক্ষমতাঃ ৪ কেডব্লিউ
ভোল্টেজঃ 380V/ 50Hz
মাত্রাঃ১৩৫০*১১০০*১৭৫০ মিমি ((L×W×H)
আমিII.ইবৈদ্যুতিক নিয়ন্ত্রণের স্পেসিফিকেশন
1. ইলেকট্রনিক কন্ট্রোল নীতি
সিমেন্স পিএলসি ব্যবহার করে স্বয়ংক্রিয় সরঞ্জামগুলির জন্য কাটিয়া সরঞ্জাম, 7 ইঞ্চি এলসিডি টাচ স্ক্রিন সহ। সিস্টেম পাওয়ার ইনপুটঃ তিন-ফেজ চার-ক্যার AC380V 50Hz।
আমিভি.এফঅভিষেক
স্বয়ংক্রিয় অপারেশন Y- অক্ষ দিক, X- অক্ষ দিক, Z- অক্ষ দিক stepper মোটর নিয়ন্ত্রণ ব্যবহার করে, টাচ স্ক্রিন অপারেশন বিভক্ত করা হয়।
প্যানেল একটি টাচ স্ক্রিন দিয়ে সজ্জিত করা হয়, এবং শুরু, স্টপ, এবং জরুরী স্টপ জন্য বোতাম সুইচ। সরঞ্জাম চালু করার পরে, প্রধান শক্তি সুইচ চালু করুন, স্টার্ট বোতাম টিপুন,সিস্টেম চালু থাকবে, এবং স্টপ বোতাম টিপুন, সিস্টেম বন্ধ করা হবে. জরুরী স্টপ বোতাম সিস্টেমের জরুরী স্টপ বোতাম. কর্ম বন্ধ করতে সিস্টেম টিপুন.
অপারেশন স্ক্রিন নিম্নরূপ
1) প্রধান ইন্টারফেস
| |
| |
Parameter setting screen</p>
<p> </p>
<p>Click parameter setting from the main screen to enter 5 sub-screens: X-axis parameter setting, Y-axis parameter setting, Z-axis parameter setting, scanning and cutting parameter setting, I/O signal debugging and cutting mode conversion button</p>
<img alt=)
4)X প্রদর্শন-অপারেশন চিত্র
I/O signal debugging interface</p>
<p style=)
সিছবির প্রভাব
পিপ্যাকিং লিস্ট
| নাম |
মডেল |
ইউনিট |
পরিমাণ |
নোট |
| |
|
|
|
|
|
| প্রধান মেশিন |
|
সেট |
1 |
|
| |
|
|
|
|
|
| পানির ট্যাংক |
(含水) |
সেট |
1 |
|
| |
|
|
|
|
| কাটার ব্লেড |
৪০০×৪×৩২ মিমি |
পিসি |
2 |
|
| |
|
|
|
|
| আউটলেট পাইপ |
|
পিসি |
1 |
|
| |
|
|
|
|
| ইনপুট পাইপ |
|
পিসি |
1 |
|
| |
|
|
|
|
| সিলিং রিং |
|
পিসি |
2 |
|
| |
|
|
|
|
|
| স্পিনার |
|
পিসি |
3 |
|
| |
|
|
|
|
|
| ম্যানুয়াল |
|
কপি |
1 |
|
| সার্টিফিকেট |
|
কপি |
1 |
|
| প্যাকিং তালিকা |
|
কপি |
1 |
|
|
