TMP-10S/TMP-20S
(মাল্টি-পয়েন্ট চাপ ও কেন্দ্র চাপ) সম্পূর্ণ স্বয়ংক্রিয় ধাতুবিদ্যা গ্রাইন্ডিং এবং পলিশিং মেশিন
I. পণ্যের পরিচিতি
TMP-10S/TMP-20S সম্পূর্ণ স্বয়ংক্রিয় ধাতুবিদ্যা গ্রাইন্ডিং এবং পলিশিং মেশিনএকই সাথে সমর্থন করে:
- একাধিক নমুনা স্বাধীনভাবে লোড করা হয়
- নমুনা ট্রে-এর কেন্দ্রে লোড করা হয়
একবারে ছয়টি নমুনা ক্ল্যাম্প করা যেতে পারে এবং একটি চার-চ্যানেল স্বয়ংক্রিয় ড্রপার (ঐচ্ছিক) গ্রাইন্ডিং এবং পলিশিং প্রক্রিয়াটিকে সম্পূর্ণরূপে স্বয়ংক্রিয় করতে কনফিগার করা যেতে পারে।

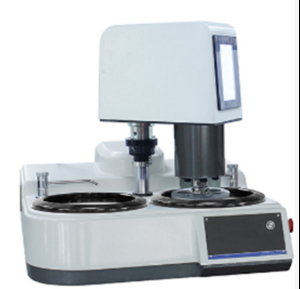

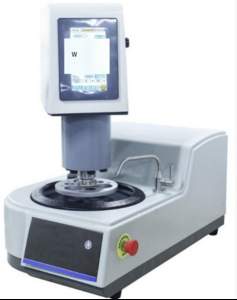

একক ডিস্ক ডাবল ডিস্ক
II. পণ্যের বৈশিষ্ট্য
1.TMP-10S/TMP-20S সম্পূর্ণ স্বয়ংক্রিয় একক এবং ডাবল ডিস্ক ধাতুবিদ্যা গ্রাইন্ডিং এবং পলিশিং মেশিন, সমর্থন করে:
- একাধিক নমুনা স্বাধীনভাবে লোড করা
নমুনা ট্রে কেন্দ্র লোডিং, একই সময়ে ছয়টি (কাস্টমাইজযোগ্য 8টি পর্যন্ত নমুনা) নমুনা ফিক্সিং করে সম্পূর্ণ গ্রাইন্ডিং এবং পলিশিং প্রক্রিয়াটি সম্পন্ন করে, নিশ্চিত করে যে প্রতিটি নমুনা একটি সম্পূর্ণ সমতলে গ্রাউন্ড করা হয়েছে
2. গ্রাইন্ডিং এবং পলিশিং ডিস্ক এবং নমুনা ডিস্ক: গতি, গ্রাইন্ডিং এবং পলিশিং সময়, ঘূর্ণন দিক, জল ভালভ বন্ধ করা ইত্যাদি সমস্ত গ্রাইন্ডিং এবং পলিশিং প্যারামিটার সেট করুন এবং চালান এবং সহজে অ্যাক্সেসের জন্য স্বয়ংক্রিয়ভাবে সংরক্ষণ করুন;
3. PLC + 1KW উচ্চ-ক্ষমতা সম্পন্ন মোটর
4. টর্কের জন্য দুটি পৃথক 1KW উচ্চ-ক্ষমতা সম্পন্ন মোটর (TMP-10S একটি একক মোটর) ব্যবহার করা হয় এবং গতি নির্বিশেষে টর্ক বড় এবং স্থিতিশীল থাকে;
5. গতির পরিসীমা বিস্তৃত, প্রতি মিনিটে 5 বিপ্লব থেকে 1000 বিপ্লব পর্যন্ত (সর্বোচ্চ 1500 বিপ্লব প্রতি মিনিটে)।
6. টার্নটেবলের দ্রুত শুরু এবং বন্ধ, টার্নটেবল 2 সেকেন্ডের মধ্যে ঘোরা বন্ধ করে;
7. গতি, গ্রাইন্ডিং এবং পলিশিং সময়, ঘূর্ণন দিক, জল ভালভ বন্ধ করা ইত্যাদি সহ সমস্ত গ্রাইন্ডিং এবং পলিশিং প্যারামিটারগুলি সহজে অ্যাক্সেসের জন্য স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয়;
8. আমদানি করা PLC ব্র্যান্ড, নির্ভরযোগ্য গুণমান;
9. গ্রাইন্ডিং এবং পলিশিং প্যারামিটারগুলির সহজ সেটিংয়ের জন্য টাচস্ক্রিন ইন্টারফেস;
10. 3 ওয়ার্কিং মোড:
- সম্পূর্ণ স্বয়ংক্রিয় মোড:
নমুনা উপাদান বা ব্যবহারকারীর পছন্দ অনুসারে, 99 সেট প্রক্রিয়া (প্রক্রিয়া) সেট এবং আহ্বান করা যেতে পারে, প্রতিটি প্রক্রিয়াতে 10টি প্রক্রিয়াকরণ প্যারামিটারের ধাপ থাকতে পারে (গ্রাইন্ডিং ডিস্ক এবং গ্রাইন্ডিং হেডগুলির ঘূর্ণন গতি, গ্রাইন্ডিং এবং পলিশিং সময়...) প্রতিটি নির্দিষ্ট গ্রাইন্ডিং বা পলিশিং প্রক্রিয়ার জন্য
গ্রাইন্ডিং এবং পলিশিং প্রক্রিয়ার প্রতিটি ধাপ অনুযায়ী, 30টি প্রক্রিয়া প্যারামিটার সেট এবং আহ্বান করা যেতে পারে: গ্রাইন্ডিং হুইল এবং গ্রাইন্ডিং হেড ঘূর্ণন গতি, গ্রাইন্ডিং এবং পলিশিং সময়, জল চালু/বন্ধ...
আলাদাভাবে ডিভাইসের একটি ফাংশন পরিচালনা করুন
TMP-10S অটো ইন্টারফেসTMP-20S মাল্টি-প্রসেস ইন্টারফেসTMP-20S ম্যানুয়াল ইন্টারফেস
11. 100টি প্রক্রিয়া সংরক্ষণ করুন, আমদানি এবং রপ্তানি করুন;
12. নমুনা গ্রাইন্ডিং স্তর বেধ নিয়ন্ত্রণ: নির্দিষ্ট অবস্থানে গ্রাউন্ড করার জন্য নমুনার পরিমাণ সঠিকভাবে নিয়ন্ত্রণ করুন (ঐচ্ছিক);
13. বিল্ট-ইন 1 বা 4 বা 6 চ্যানেল স্বয়ংক্রিয় ড্রপার (ঐচ্ছিক):
1) গ্রাইন্ডিং এবং পলিশিং মেশিনের প্রধান ইউনিটটি চার-চ্যানেল ড্রপার নিয়ন্ত্রণ করে। ড্রিপের প্রকার এবং গতি সবই গ্রাইন্ডিং এবং পলিশিং মেশিন দ্বারা নির্দেশিত
2) ড্রপারের তিনটি কাজের মোড রয়েছে: ম্যানুয়াল, অনলাইন এবং সম্পূর্ণ স্বয়ংক্রিয়
3) পলিশিং মেশিনের সাথে সংযোগ করুন এবং গ্রাইন্ডিং এবং পলিশিং মেশিন দ্বারা সেট করা গ্রাইন্ডিং এবং পলিশিং প্যারামিটার অনুযায়ী ড্রিপ করুন; প্রতিটি মোড স্বাধীনভাবে সেট করা যেতে পারে: ড্রিপ গতি, ড্রিপ সময়
14. গ্রাইন্ডিং হেড ইলেক্ট্রোম্যাগনেটিক স্বয়ংক্রিয় লকিং ম্যানুয়াল গ্রাইন্ডিং হেড লকিং রেঞ্চের স্থান নেয়, যা আরও সুবিধাজনক;
15. চুম্বকীয় অ্যান্টি-স্টিকিং প্লেটের সহজ প্রতিস্থাপনের সাথে, বিভিন্ন নমুনার রুক্ষ এবং ফাইন গ্রাইন্ডিং এবং রুক্ষ এবং ফাইন পলিশিংয়ের মতো সমস্ত প্রক্রিয়া সম্পন্ন করা যেতে পারে, একটি প্লেট N প্লেটের সমান;
16. চীনা এবং ইংরেজি ইন্টারফেসের মধ্যে স্যুইচ করুন;
17. মোবাইল রিমোট কন্ট্রোল অপারেশন (ঐচ্ছিক)।
III. প্রযুক্তিগত পরামিতি
| নাম |
স্পেসিফিকেশন |
| মডেল |
TMP-10S |
TMP-20S |
| গ্রাইন্ডিং এবং পলিশিং ডিস্ক |
1 |
2 |
| গ্রাইন্ডিং এবং পলিশিং ডিস্কের জন্য প্রধান মোটর |
1KW |
1KW * 2 |
| নিয়ন্ত্রণ মোড |
টাচস্ক্রিন +PLC |
| চাপযুক্ত মোড |
বায়ুসংক্রান্ত মাল্টি-পয়েন্ট প্রেসারাইজেশন (প্রতিটি নমুনা আলাদাভাবে চাপ দেওয়া) + বৈদ্যুতিক কেন্দ্র চাপ |
| গ্রাইন্ডিং এবং পলিশিং ডিস্কের ব্যাস (মিমি) |
φ254 (ঐচ্ছিক φ200, φ230, φ300) |
| গ্রাইন্ডিং এবং পলিশিং ডিস্কের গতি |
5-1000 (r/min) ঐচ্ছিক 1500 (r/min) |
| গ্রাইন্ডিং এবং পলিশিং ডিস্কের ঘূর্ণনের দিক |
হয় ঘড়ির কাঁটার বিপরীত দিকে বা ঘড়ির কাঁটার দিকে, সামনে এবং পিছনের মধ্যে স্বয়ংক্রিয় সুইচিং সহ |
| নমুনা প্লেটের ব্যাস |
160 মিমি, কাস্টমাইজযোগ্য |
| নমুনা ট্রে নমুনা অ্যাপারচার |
φ30 মিমি ছয়-ছিদ্র (ঐচ্ছিক: φ30 মিমি আট-ছিদ্র, φ30 মিমি ছয়-ছিদ্র, φ20 ছয়-ছিদ্র, φ40 ছয়-ছিদ্র, φ50 মিমি তিন-ছিদ্র, বা কাস্টমাইজড) |
| কেন্দ্র চাপ |
300N |
| একক নমুনা চাপ |
(1-40N) X 6, (1-60N) X 8 (ঐচ্ছিক) |
| নমুনা ডিস্কের গতি |
প্রতি মিনিটে 30-200 বিপ্লব। ঘূর্ণন সামনে এবং পিছনের মধ্যে স্যুইচ করা যেতে পারে |
| ম্যানুয়াল মোড |
30টি প্যারামিটারের গ্রুপ নির্বাচন করা যেতে পারে, প্রতিটি সেট এবং আলাদাভাবে আহ্বান করা হয় |
| অটো মোড |
99 সেট প্রক্রিয়া, প্রতিটি প্রক্রিয়ায় 10টি প্রক্রিয়াকরণ প্যারামিটারের ধাপ রয়েছে(স্বয়ংক্রিয়ভাবে প্রক্রিয়া 1 থেকে প্রক্রিয়া 10 পর্যন্ত, প্রতিটি ধাপ প্যারামিটারের একটি সেটের সাথে মিলে যায়) |
| ব্যবহারকারী প্রোগ্রামিং |
ব্যবহারকারীরা স্ব-প্রোগ্রাম করতে এবং আহ্বান করতে পারেন |
| নমুনা গ্রাইন্ডিং বেধ নিয়ন্ত্রণ |
বেধ নিয়ন্ত্রণ নির্ভুলতা 0.05 মিমি (ঐচ্ছিক) |
| বায়ু উৎস চাপ |
0.6 MPa |
| গ্রাইন্ডিং হেড লকিং পদ্ধতি |
ইলেক্ট্রোম্যাগনেটিক স্বয়ংক্রিয় |
| ড্রপার |
1 চ্যানেল, 4 চ্যানেল, 6 চ্যানেল (ঐচ্ছিক) গ্রাইন্ডিং এবং পলিশিং মেশিন দ্বারা নিয়ন্ত্রিত |
| বিদ্যুৎ সরবরাহ |
ভোল্টেজ: AC220V; ফ্রিকোয়েন্সি: 50HZ; পাওয়ার: 2KW |
| বাইরের মাত্রা (মিমি) |
760 x 470 x 700 |
760 x 730 x 700 |
| ওজন |
63 কেজি |
74 কেজি |
IV. প্রধান আনুষাঙ্গিক
| নাম |
পরিমাণ
(একক ডিস্ক/ডাবল ডিস্ক
|
নাম |
পরিমাণ
(একক ডিস্ক/ডাবল ডিস্ক)
|
| চৌম্বকীয় ডিস্ক (254 মিমি) |
1 /2 |
অ্যান্টি-স্টিকিং প্লেট |
2 |
| আঠালো ব্যাকযুক্ত স্যান্ডপেপার 254 মিমি (বা 250 মিমি) 180#, 600#, 1000# সহ |
প্রতিটি 2 শীট |
পলিশিং কাপড় (আঠা সহ, 250 মিমি)
ভেলভেট, ক্যানভাস
|
প্রতিটি 1 টুকরা |
|
হীরক সাসপেনশন গ্রাইন্ডিং এবং পলিশিং তরল
1 মাইক্রন, 6 মাইক্রন 200 মিলি
|
প্রতিটি 1 বোতল |
অ্যান্টি-স্টিকিং প্লেট প্রিং টুল (অ্যান্টি-স্টিকিং প্লেট স্থাপন এবং তোলার জন্য) |
1 |
| পণ্যের নির্দেশিকা ম্যানুয়াল, পণ্যের কনফার্মিটি সার্টিফিকেট |
মোট 2 কপি |
|
|
V. বিকল্প
1. গ্রাইন্ডিং অ্যালাউন্স কন্ট্রোল ফিক্সচার 0.02 মিমি দ্বারা একটি বিভাগ ঘোরায়
2. চার-চ্যানেল স্বয়ংক্রিয় ড্রপার
3 মোবাইল রিমোট কন্ট্রোল অপারেশন মডিউল
4. এয়ার পাম্প
5. Huawei ট্যাবলেট M6 10.8-ইঞ্চি Kirin 980 4GB+64GB WiFi
6. সাধারণ ভোগ্যপণ্য:
| MAGNOMET |
অ্যান্টি-স্টিকিং ট্রে প্রতি বাক্সে 5 টুকরা ব্যাস: Φ250 মিমি
পৃষ্ঠটি একটি বিশেষ অ্যান্টি-স্টিক কোটিং দিয়ে লেपित করা হয়েছে, যা ট্রেতে লাগানো আঠালো স্যান্ডপেপার বা পলিশিং কাপড় দিয়ে সহজে প্রতিস্থাপনযোগ্য, কোনো অবশিষ্টাংশ ছাড়াই। এটি পুনরায় ব্যবহার করা যেতে পারে।
ডিস্কটি সরাসরি BUEHLER বা STRUERS চৌম্বকীয় ডিস্কে ব্যবহার করা হয়;
BUEHLER-এর MagnoMet এবং MagnoPad প্রতিস্থাপন করুন
|
| GSC250A |
ধাতুবিদ্যা স্যান্ডপেপার প্রতি প্যাকে 100 টুকরা
ঘর্ষণকারী: কালো সিলিকন কার্বাইড
গ্রিট সংখ্যা: P80# 120# 180 # 320 # 600 # 800 # 1000 # 1200 # 1500 # 2000 #
আকার: Φ250 মিমি জলরোধী
আঠালো ব্যাক সহ, স্যান্ডপেপার সরাসরি গ্রাইন্ডিং ডিস্কে সংযুক্ত করা যেতে পারে
|
| FT250A |
ধাতুবিদ্যা পলিশিং ফ্যাব্রিক প্রতি প্যাকে 10 টুকরা
ভেলভেট (লম্বা স্তূপ)/ক্যানভাস (ছোট স্তূপ)/টুইড (ছোট স্তূপ)/সিল্ক (কোনো স্তূপ নেই) Φ250 মিমি
পেস্ট করা ব্যাক: ফ্যাব্রিক সরাসরি গ্রাইন্ডিং প্লেটের সাথে সংযুক্ত করা যেতে পারে
|
| DSU |
হীরক সাসপেনশন গ্রাইন্ডিং এবং পলিশিং তরল প্রতি বোতল 500 মিলি
হীরা তরলে স্থগিত করা হয় এবং একটি স্প্রে বোতল বা স্বয়ংক্রিয় ড্রিপ দ্বারা সমানভাবে বিতরণ করা হয়
কণার আকার: 0.25, 0.5, 1, 1.5, 2.5, 3, 3.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 মাইক্রন, সব ধরনের উপাদানের জন্য উপযুক্ত
|
