0.01～100 Hz JJG 298-2005 শূন্য নিয়ন্ত্রণ ফাংশন সহ নিম্ন ফ্রিকোয়েন্সি কম্পন ক্রমাঙ্কন সিস্টেম TMVC-100

0.01～100 Hz JJG 298-2005 Zero Control Function Low Frequency Vibration Calibration System TMVC-100
0.01～100 Hz JJG 298-2005 Zero Control Function Low Frequency Vibration Calibration System TMVC-100
বেসিক ইনফরমেশন
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: TMTeck
সাক্ষ্যদান: CE
মডেল নম্বার: TMVC-100
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: শক্ত কাগজ
ডেলিভারি সময়: 4-7 কাজের দিন
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা: 20PCS/দুই সপ্তাহ
ভালো দাম এখন যোগাযোগ
বিস্তারিত তথ্য
ফ্রিকোয়েন্সি রেঞ্জ: 0.01 ~ 100 Hz (এক্সটেনসিবল) স্ট্রোক: 400 মিমি (ঐচ্ছিক 100 মিমি ~ 2 মি)
সর্বোচ্চ ত্বরণ: 20 m/s2 (সম্প্রসারণযোগ্য) বিকৃতি ডিগ্রী: <5%
পার্শ্বীয় গতি অনুপাত: < 10%
বিশেষভাবে তুলে ধরা:

নিম্ন ফ্রিকোয়েন্সি কম্পন ক্যালিব্রেশন সিস্টেম

,

শূন্য নিয়ন্ত্রণ সহ বহনযোগ্য কম্পন মিটার

,

JJG 298-2005 কম্পন ক্যালিব্রেশন সিস্টেম

পণ্যের বর্ণনা

বর্ণনা

নিম্ন-ফ্রিকোয়েন্সি কম্পন ক্রমাঙ্কন সিস্টেমটি নিম্ন-ফ্রিকোয়েন্সি কম্পন সংকেত নিয়ন্ত্রণ এবং তৈরি করতে অনন্য ফটোইলেকট্রিক কোডিং প্রযুক্তি ব্যবহার করে, যা উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতার সাথে নিম্ন-ফ্রিকোয়েন্সি সেন্সরগুলির তুলনা পদ্ধতি ক্রমাঙ্কন সম্পূর্ণ করতে পারে। লেজার ইন্টারফেরোমিটার নিম্ন-ফ্রিকোয়েন্সি সেন্সরগুলির পরম ক্রমাঙ্কন জন্য ব্যবহার করা যেতে পারে। নিম্ন-ফ্রিকোয়েন্সি কম্পন ক্রমাঙ্কন সিস্টেম এছাড়াও গতিশীল বিচ্যুতি সংকেত তৈরি করতে পারে এবং লেজার হস্তক্ষেপ বিচ্যুতি পরিমাপ ইন্টারফেসটি গতিশীল বিচ্যুতি ক্রমাঙ্কন উপলব্ধি করতে প্রসারিত করা যেতে পারে।

বৈশিষ্ট্য

  •  প্লেন গতির জন্য অনন্য নিম্ন-ফ্রিকোয়েন্সি কম্পন জেনারেটর
  •  সঠিক এবং দক্ষ শূন্য নিয়ন্ত্রণ ফাংশন
  •  বৃহৎ কাজের সময়সূচী
  •  মহাকর্ষ নির্বিশেষে ড্রিফ্ট
  •  বিচ্যুতি ক্রমাঙ্কনও সম্ভব
  •  মাল্টি-চ্যানেল 24-বিট উচ্চ-নির্ভুলতা গতিশীল সংকেত বিশ্লেষণ সিস্টেম
  •  একাধিক সেন্সর একই সাথে ক্রমাঙ্কন করা যেতে পারে
  •  অনন্য ডিজিটাল নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করে



প্রধান প্রযুক্তিগত সূচক

  • w ফ্রিকোয়েন্সি পরিসীমা: 0.01 ~ 100 Hz (সম্প্রসারণযোগ্য)
  • w স্ট্রোক: 400 মিমি (ঐচ্ছিকভাবে 100 মিমি ~ 2m)
  • w সর্বোচ্চ ত্বরণ: 20 m/s2 (সম্প্রসারণযোগ্য)
  • w বিকৃতির মাত্রা:< 5%
  • w পার্শ্বীয় গতির অনুপাত:< 10%
  • w লোড: > 10 কেজি
  • w পরিমাপের অনিশ্চয়তা: 2% (k=2)





নির্দিষ্ট প্রযুক্তিগত সূচক

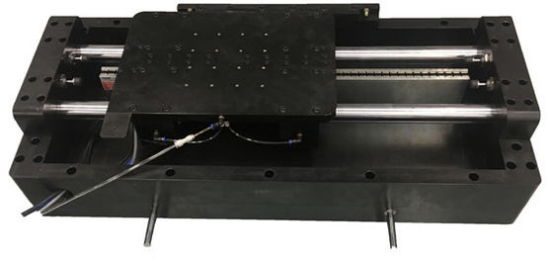

নিম্ন-ফ্রিকোয়েন্সি কম্পন ক্রমাঙ্কন ডিভাইস (শেকিং টেবিল অংশ)
রেটেড সাইনোসয়েডাল এক্সাইটেশন ফোর্স 200N
ফ্রিকোয়েন্সি পরিসীমা 0.01～100 Hz (সম্প্রসারণযোগ্য)
ফ্রিকোয়েন্সি ইঙ্গিত ত্রুটি ইঙ্গিত মানের ত্রুটি সম্পূর্ণ স্কেলের 0.25% এর বেশি হবে না
সংকেত-থেকে-নয়েজ অনুপাত কম্পন টেবিলের ত্বরণ সংকেত থেকে নয়েজ অনুপাত 60dB এর বেশি হওয়া উচিত
কাজের ট্রিপ (বিচ্যুতি পরিমাপ পরিসীমা) 400 মিমি(সম্প্রসারণযোগ্য পরিসীমা 100 মিমি～2m)
স্থানচ্যুতি পরিসীমা 1 μm ～ 400 মিমি(2m পর্যন্ত স্কেলযোগ্য)
রেটেড গতি 1.2 m/s
সর্বোচ্চ ত্বরণ @1Hz 0.5g এর কম নয়
ত্বরণ পরিসীমা (10-4～20)m/s2
সর্বোচ্চ লোড সেন্সর ভর ＞10kg
টেবিলের আকার ＞240mm×240mm
সরানো অংশের সমতুল্য ভর 8 কেজি
টেবিলের স্ক্রু M5(প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে)
সামগ্রিক মাত্রাL×W×H প্রায় 1200mm×300mm×300mm
প্ল্যাটফর্মের ওজন প্রায় 90 কেজি
গ্যাস সরবরাহ চাপ 0.4～0.6MPa
সর্বোচ্চ গ্যাস প্রবাহ 10L/min
তরঙ্গরূপের বিকৃতি কাজের ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিসরে, মেসার কেন্দ্র ত্বরণ তরঙ্গরূপের বিকৃতি 5% এর বেশি নয়
পার্শ্বীয় কম্পন অনুপাত কাজের ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিসরে, মেসার কেন্দ্রের ট্রান্সভার্স কম্পন ত্বরণ বিস্তার প্রধান কম্পন দিকের কম্পন ত্বরণ বিস্তারের 5% এর বেশি নয়।
স্থিতিশীলতা কম্পন টেবিলটি 20 মিনিটের জন্য সর্বোচ্চ ত্বরণ বিস্তার সহ 16Hz এর রেফারেন্স ফ্রিকোয়েন্সি পয়েন্টে ক্রমাগত কম্পন করে। যেকোনো 2 মিনিটের ব্যবধানে, ফ্রিকোয়েন্সির সর্বাধিক পরিবর্তন 0.3% এর বেশি নয় এবং ত্বরণ বিস্তারের সর্বাধিক পরিবর্তন 0.5% এর বেশি নয়।
স্ট্যান্ডার্ড ত্বরণ সেন্সর
সংবেদনশীলতা 1000mV/g এর কম নয়
ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিসীমা DC-200Hz (±5%)
পরিমাপের পরিসীমা 2 গ্রাম
রেজোলিউশন 10 μg এর কম
অরৈখিকতা 0.1%FS
ফটোইলেকট্রিক এনকোডার 10Hz এর নিচে ব্যবহার করা যেতে পারে, রেজোলিউশন 10nm এর বেশি নয়
কম্পন নিয়ন্ত্রণ ব্যবস্থা এবং নিয়ন্ত্রণ ক্রমাঙ্কন সফ্টওয়্যার
চ্যানেল ≥4 চ্যানেল, প্রতিটি চ্যানেল স্বাধীন A/D ব্যবহার করে
অঙ্ক 24bit
নমুনা হার প্রতিটি চ্যানেল 20k এর বেশি
লেজার ইন্টারফেরোমিটার ইন্টারফেস বিচ্যুতি ফাংশন সহ প্রসারিত লেজার ইন্টারফেরোমিটার ইন্টারফেস
সমস্ত হার্ডওয়্যার সফ্টওয়্যার দ্বারা চালিত হয় এবং সম্পূর্ণ সিস্টেমের সমস্ত পরামিতিগুলির পরীক্ষা প্রোগ্রাম দ্বারা নিয়ন্ত্রিত হয়।
এটি পরিমাপকৃত সেন্সরের স্টেপ সাইন এবং সুইপ সাইন, প্রশস্ততা ফ্রিকোয়েন্সি ক্রমাঙ্কন, ফেজ ফ্রিকোয়েন্সি ক্রমাঙ্কন এবং প্রশস্ততা রৈখিকতা ক্রমাঙ্কন করতে পারে
সেন্সরের প্রশস্ততা রৈখিকতা, প্রশস্ততা ফ্রিকোয়েন্সি ত্রুটি এবং ফেজ ত্রুটি গণনা করা যেতে পারে
ব্যবহারকারী-সংজ্ঞায়িত পরীক্ষার রিপোর্ট, সমস্ত পরীক্ষার পরামিতি এবং গণনার ফলাফল রিপোর্টে প্রদর্শন করা যেতে পারে
সিস্টেমের কাজের পরিবেশের প্রয়োজনীয়তা
অপারেটিং পরিবেষ্টিত তাপমাত্রা 5℃～+35℃
আপেক্ষিক আর্দ্রতা 10% থেকে 85%
বিদ্যুৎ সরবরাহ 220V±10V AC,50Hz±1 Hz,3.5kW
সংকুচিত বাতাসের প্রয়োজনীয়তা 0.6Mpa এর বেশি নয়
ল্যাবরেটরি গ্রাউন্ডিং প্রতিরোধ ক্ষমতা(Ω) ≤4
















নিম্ন-ফ্রিকোয়েন্সি কম্পন ক্রমাঙ্কন সিস্টেম

না অংশের নাম প্রধান প্রযুক্তিগত সূচক পরিমাণ
1

নিম্ন-ফ্রিকোয়েন্সি স্ট্যান্ডার্ড শেকার এবং নিম্ন-ফ্রিকোয়েন্সি কন্ট্রোলার

TMVV-LF01

JJG 298-2005 মধ্যবর্তী ফ্রিকোয়েন্সি স্ট্যান্ডার্ড কম্পন টেবিল (তুলনামূলক পদ্ধতি) যাচাইকরণ প্রবিধান পূরণ করুন

1. ফ্রিকোয়েন্সি পরিসীমা: 0.1Hz ~ 100Hz;

2. ত্বরণ পরিসীমা: ≥20 m/s2;

3, স্ট্যান্ডার্ড কম্পন টেবিলের সর্বোচ্চ লোড: ≥10Kg;

4. বিকৃতির মাত্রা: ≤5%;

5. পার্শ্বীয় গতির অনুপাত: ≤10%;

6. ত্বরণ স্থিতিশীলতা: 0.1%, ফ্রিকোয়েন্সি স্থিতিশীলতা: 0.1%।

 1
2

স্ট্যান্ডার্ড ত্বরণ সেন্সর

TMVV-3001

1. সংবেদনশীলতা: ≥1000mV/g;

2. ফ্রিকোয়েন্সি পরিসীমা: 0.1Hz~200Hz

 1
3

কম্পন নিয়ন্ত্রণ ব্যবস্থা (সফ্টওয়্যার সহ)

TMVV-DA01

1. অধিগ্রহণ চ্যানেলের সংখ্যা: ≥2;

2, AD বিট: 24 বিট;

3, নমুনা হার: ≥50 kHz;

4, ভোল্টেজ পরিমাপের পরিসীমা: ±5V।

5, ভোল্টেজ পরিমাপের ত্রুটি: 0.2% এর চেয়ে ভালো;

6, ভোল্টেজ অনুপাত পরিমাপের ত্রুটি: 0.1% এর চেয়ে ভালো;

7, স্বয়ংক্রিয় এবং ম্যানুয়াল ক্রমাঙ্কন সহ দুটি মোড;

8, স্বয়ংক্রিয়ভাবে রিপোর্ট তৈরি করতে পারে।

 1
4

কন্ডিশনিং অ্যামপ্লিফায়ার

TMVV-8102

 1 চার্জ /IEPE/TEDS চ্যানেল, চার্জ সেন্সর সংকেত পরিবর্ধন এবং কন্ডিশনিং, IEPE সেন্সর ধ্রুবক কারেন্ট সোর্স পাওয়ার সাপ্লাই এবং সংকেত কন্ডিশনিং, TEDS সেন্সর সংকেত কন্ডিশনিং সমর্থন করে; চ্যানেল ইন্টিগ্রেশন, RS-232 ইন্টারফেস এবং PC যোগাযোগ সমর্থন করে, একাধিক ক্যাসকেড করা যেতে পারে, CE সার্টিফিকেশন; 1 সেট
5 এয়ার কমপ্রেসর সিস্টেম সংকুচিত বাতাসের সরবরাহ 1 সেট
6 কম্পিউটার i7 প্রসেসর, 8g মেমরি, 1T হার্ড ডিস্ক, একাধিক USB পোর্ট এবং PCI স্লট সহ, দুটি নেটওয়ার্ক পোর্ট, অপটিক্যাল ড্রাইভ সহ 1 সেট
7 মিটারিং প্রথম পরিমাপ চার্জ 1
