ডিজিটাল কম্পন ক্যালিব্রেটর ক্যালিব্রেট কম্পন মিটার কম্পন বিশ্লেষক
কম্পন পরীক্ষক ISO10816
ফ্রিকোয়েন্সি (সতত নিয়ন্ত্রিত): ১০ থেকে ১২৮০ হার্জ +০.০১%
আইএসও ১০৮১৬ টিএমভি-৫০৩১ কম্পন ক্যালিব্রেটরের জন্য আবেদনঃ
1. কম্পন ত্বরণমাপক, গতি এবং নিকটবর্তী ট্রান্সডুসার এবং একটি কম্পন পরিমাপ যন্ত্রের ক্যালিব্রেট করতে ব্যবহার করা যেতে পারে। স্ট্যান্ডার্ড সাইন সংকেত ফ্রিকোয়েন্সি 10, 20, 40, 80, 160, 320,৬৪০ এবং ১২৮০ হার্জ
2ক্যালিব্রেটর থেকে ত্বরণ, বেগ এবং স্থানচ্যুতির ব্যাপ্তি তৈরি করা যেতে পারে
3.পটেনটিওমিটারের মাধ্যমে সংজ্ঞায়িত করা যায় এবং ডিজিটাল ডিসপ্লেতে প্রদর্শিত হয়। হয় অনুভূমিক বা উল্লম্ব কম্পন তৈরি করা যেতে পারে।
4.TMV-5031 কম্পন ক্যালিব্রেটর এক মধ্যে সাইন সংকেত জেনারেটর, ক্ষমতা পরিবর্ধক, স্ট্যান্ডার্ড ট্রান্সডুসার এবং একটি shaker একত্রিত এবং একটি ছোট বৈশিষ্ট্য
এটি ল্যাবরেটরিতে বা সাইটে ব্যবহার করা যেতে পারে।
5আন্তর্জাতিক মানঃ ISO10816
স্পেসিফিকেশনঃ
ফ্রিকোয়েন্সিঃ স্থির নয়, ফ্রিকোয়েন্সি ((নিরন্তর নিয়মিত): 10 থেকে1280Hz +0.01%
ইউনিটঃ
ত্বরণঃ m/s 2 (পিইএকে)
গতিঃ
mm/s (RMS)
স্থানচ্যুতিঃ উম (পি কে-পি কে)
অ্যাম্প্লিচুড নির্ভুলতাঃ
ত্বরণ (30m/s 2 pk, 80Hz) 40Hz থেকে 320Hz + 0.3dB + 1digit
10Hz থেকে 1280Hz + 0.5dB +1digit
গতি (২৫ মিমি/সেকেন্ড পিকে,৮০ হার্জ) ৪০ হার্জ থেকে ৩২০ হার্জ +০.৫ ডিবি +১ ডিজিট
স্থানচ্যুতি (10μm pk-pk, 80Hz) 40Hz থেকে 320Hz + 0.5dB + 1digit
সান্নিধ্য জোনের রৈখিকতা
প্রোডঃ 5 মিমি এবং 8 মিমি প্রোব রেঞ্জঃ 0 ~ 4.0 মিমি
প্রদর্শনঃ ত্বরণ, গতি বা স্থানচ্যুতির জন্য 3 1/2 ডিজিটের প্রদর্শন
সর্বাধিক কম্পনের ব্যাপ্তি এবং সর্বাধিক লোডঃ
কারণ TMV-5031 কম্পন ক্যালিব্রেটর ব্যবহৃত vibrostand বরং
ছোট, বিভিন্ন ওজনের ট্রান্সডুসারকে বিভিন্ন অবস্থার অধীনে ক্যালিব্রেশন করার সময়
ক্যালিব্রেটরের আউটপুট অ্যাম্প্লিচুডও ভিন্ন।
কম্পনের ব্যাপ্তি এবং সর্বোচ্চ লোড সর্বোচ্চ লোডের সাথে সম্পর্কিত
ত্বরণ। সর্বাধিক গতি এবং সর্বাধিক স্থানচ্যুতি আউটপুট উত্পন্ন
ক্যালিব্রেটর থেকে একটি নির্দিষ্ট ফ্রিকোয়েন্সি এবং একটি নির্দিষ্ট ওজন সঙ্গে
নিম্নলিখিত চিত্রগুলি থেকে নির্দিষ্ট চিত্রগুলি দেখা যাবে।
টেবিল.
|
Wt
Freq
|
<১০০ গ্রাম |
<২৫০ গ্রাম |
<৬৫০ গ্রাম |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| ১০ হার্জ |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| ২০ হার্জ |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| ৪০ হার্জ |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| ৮০ হার্জ |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| ১৬০ হার্জ |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| ৩২০ হার্জ |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| ৬৪০ হার্জ |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| ১২৮০ হার্জ |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
নোট: উচ্চতর ফ্রিকোয়েন্সির সাথে কম্পনের স্থানচ্যুতির মান খুব বেশি
ছোট যাতে ক্যালিব্রেটর থেকে কম্পন সংকেত আউটপুট হবে না।
আকার: 280 x 180 x 250 মিমি
ওজন: ২০ পাউন্ড, ৯ কেজি
তাপমাত্রা: অপারেশনঃ 0°C৫০°C
সংরক্ষণ: -২০°C৭০°C
আর্দ্রতা: ৯০% নন-কন্ডেনসিং

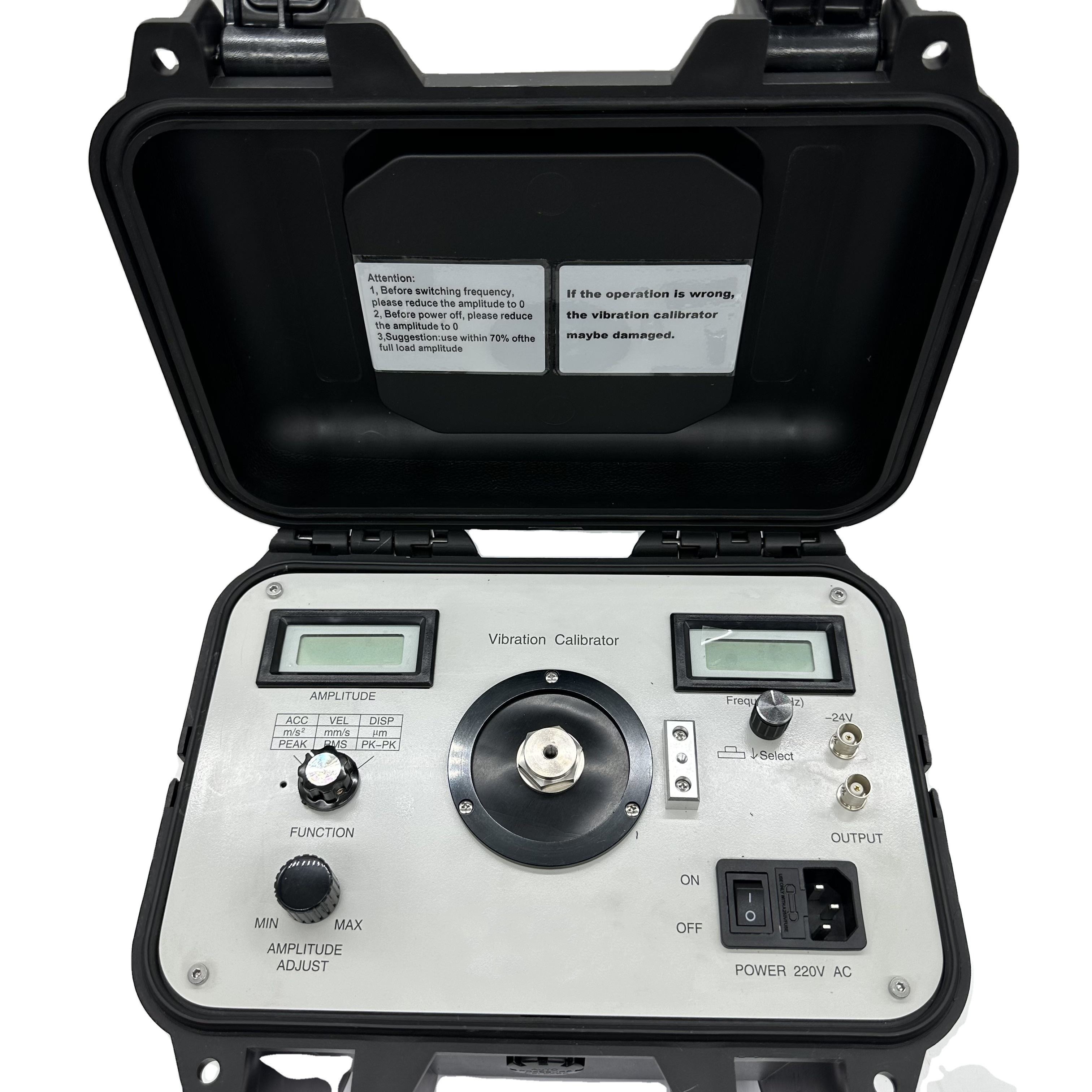

TMV-5031 কম্পন ক্যালিব্রেটরের কন্ট্রোল প্যানেল দেখানো হয়েছেঃ
নিম্নরূপঃ
1. কম্পন ব্যাপ্তি আউটপুট প্রদর্শন
ক্যালিব্রেটরের কম্পন সংকেত আউটপুট
2ক্যালিব্রেশন পন্টিওমিটার
3. ফাংশন নির্বাচন সুইচ
ত্বরণ, গতি বা স্থানচ্যুতি
4. আউটপুট ব্যাপ্তি সামঞ্জস্য করার জন্য potentiometer
আউটপুট কম্পন ব্যাপ্তি পরিবর্তন করতে potentiometer সামঞ্জস্য
5. আউটপুট কম্পন ব্যাপ্তি ধীরে ধীরে সমন্বয়
6. ক্যালিব্রেট করার জন্য ট্রান্সডুসার সংরক্ষণের জন্য টেবিল
7. প্রক্সিমিটি জোনের স্ট্যান্ড ফিক্সিংয়ের জন্য থ্রেড হোল
প্রক্সিমিটি জোনের ক্যালিব্রেশন চলাকালীন, ট্রান্সডুসার স্ট্যান্ডটি স্থির করা হয়
কন্ট্রোল প্যানেলে এই থ্রেড হোল দিয়ে।
8. পাওয়ার সুইচ 220 ভ্যাক
9. 220 ভি এসি পাওয়ার ইনপুট জন্য সকেট
220 ভোল্ট এসি পাওয়ার সংযোগের জন্য ব্যবহৃত হয়।
10. পাওয়ার আউটপুট জন্য সকেট
পাওয়ার এম্প্লিফায়ারের আউটপুট সিগন্যালের তরঙ্গ আকৃতি পর্যবেক্ষণের জন্য
ক্যালিব্রেটরের।
11. 24 ভি ভোল্টেজের আউটপুট সকেট
প্রক্সিমোটার জন্য প্রক্সিমোটার ক্যালিব্রেশনের সময় ₹ 24 ভোল্ট এ পাওয়ার সরবরাহ করা
প্রোব.
12. ফ্রিকোয়েন্সি নির্বাচন সুইচ
