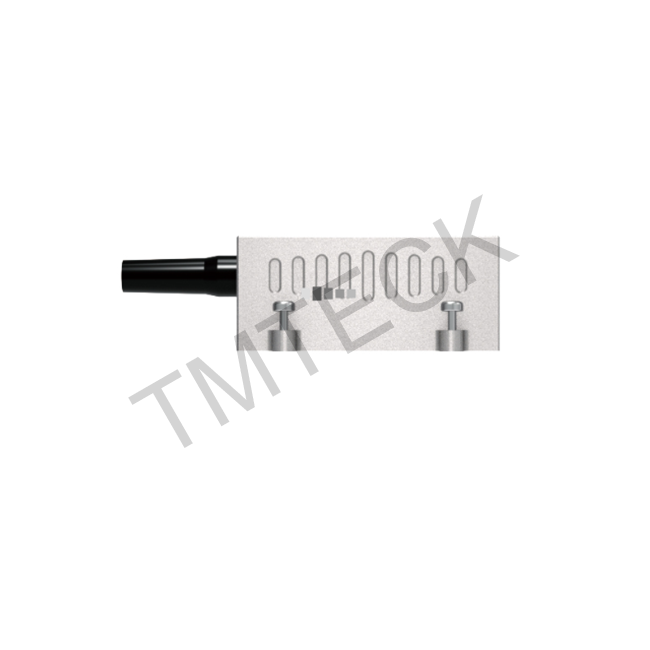

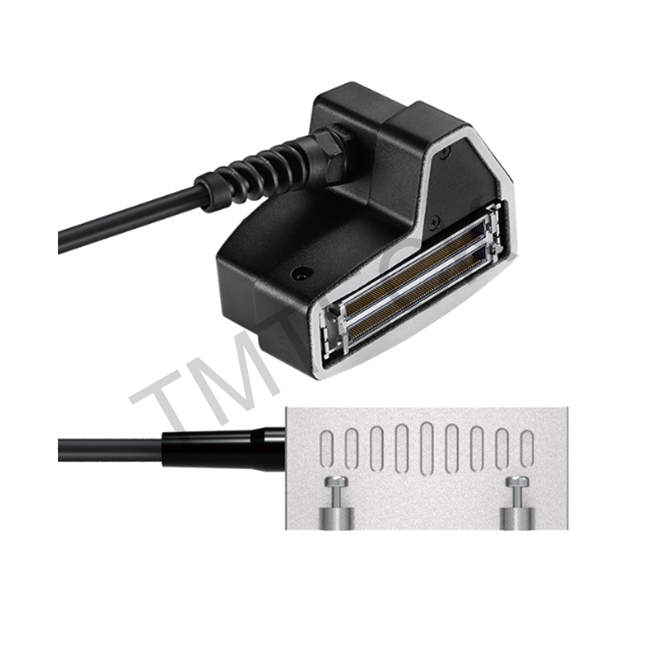

পাইপ-ইনস্পেকশন প্রোব: বৃহৎ আকার এবং পরিমাপের পরিসীমা, যা তেল, গ্যাস, বিদ্যুৎ এবং অন্যান্য সম্পর্কিত পাইপলাইন পরিদর্শন সম্পন্ন করতে ব্যবহৃত হয়।
সুবিধা
১. উচ্চ সামঞ্জস্যতা, যা বেশিরভাগ ফেজড অ্যারে ত্রুটি ডিটেক্টরের সাথে সামঞ্জস্যপূর্ণ হতে পারে।
২. s19 এবং s20 এর সংমিশ্রণ স্বয়ংক্রিয়ভাবে পরিধিগত ওয়েল্ড সনাক্ত করতে পারে, যা পাইপলাইনের ওয়েল্ডের ম্যানুয়াল বা স্বয়ংক্রিয় পরিদর্শনের জন্য উপযুক্ত।
৩. S20 একটি অভ্যন্তরীণ ফোকাস প্রোব যা শব্দ-নয়েজ অনুপাতকে অপ্টিমাইজ করে
৪. ছোট পাইপ/পাতলা প্রাচীরযুক্ত নমুনার সনাক্তকরণে ভালো বীম শক্তি
৫. অ্যাকোস্টিক, যা রেক্সোলাইটের সাথে মিলিত হতে পারে, যা শব্দের বীমের বেশিরভাগ কোণ সম্পন্ন করতে পারে
৬. পুরু ফ্ল্যাট উপাদান এবং ওয়েল্ড, ফোরজিং, শব্দ বা দানাদার উপাদান সনাক্ত করতে পারে
অ্যাপ্লিকেশন
১. তেল ও গ্যাস: তেল পাইপলাইন, বোতল, ট্যাঙ্ক ইত্যাদি।
২. বিদ্যুৎ: চাপযুক্ত পাত্র এবং পাইপলাইন, টারবাইন ব্লেড, রটার মনিটরিং ইত্যাদি।
৩. অন্যান্য: পুরু ওয়েল্ড, পাইপ ওয়েল্ড ইত্যাদি পরীক্ষা করা।
প্রোব
সিরিজ |
মডেল |
সঙ্গতিপূর্ণ
মডেল
|
উপাদান
আকার |
ফ্রিকোয়েন্সি (MHz) |
ই-নস |
পিচ
(মিমি) |
সক্রিয়
অ্যাপারচার
(মিমি)
|
এলিভেশন
(মিমি)
|
আকার(দৈর্ঘ্যxপ্রস্থxউচ্চতা) |
| TS19/PWZ1 |
2.25L60-1.0x10 |
2.25L60-60x10 |
রৈখিক |
2.25 |
60 |
1.00 |
60.0 |
10.0 |
68x26x30
(মিমি)
2.68x1.02x1.18
(ইঞ্চি)
|
| 4L60-1.0x10 |
4L60-60x10 |
রৈখিক |
4 |
60 |
1.00 |
60.0 |
10.0 |
| 5L60-1.0x10 |
5L60-60x10 |
রৈখিক |
5 |
60 |
1.00 |
60.0 |
10.0 |
| 7.5L60-1.0x10 |
7.5L60-60x10 |
রৈখিক |
7.5 |
60 |
1.00 |
60.0 |
10.0 |
| 10L120-0.5x10 |
10L120-60x10 |
রৈখিক |
10 |
120 |
0.50 |
60.0 |
10.0 |
স্পেসিফিকেশন
*স্ট্যান্ডার্ড তারের দৈর্ঘ্য হল 2.5m/8.2ft। ফেজড প্রোব কাস্টমাইজ করা যেতে পারে, যার মধ্যে ফ্রিকোয়েন্সি, উপাদানের সংখ্যা এবং পিচ ইত্যাদি অন্তর্ভুক্ত।
ওয়েজ স্পেসিফিকেশন
| প্রোব সিরিজ |
মডেল |
সঙ্গতিপূর্ণ মডেল |
উপাদান আকার |
আকার(দৈর্ঘ্যxপ্রস্থxউচ্চতা) |
| TS19/PWZ1 |
N0L |
0°LW |
40°~70° |
68x26x30
(মিমি)
2.68x1.02x1.18
(ইঞ্চি)
|
| N45L |
45°LW |
40°~70° |
| N55L |
55°LW |
40°~70° |
| N60L |
60°LW |
40°~70° |
| N55S |
55°SW |
40°~70° |
| N60S |
60°SW |
40°~70° |
| N70S |
70°SW |
40°~70° |
| N60S-IHC |
60°SW |
40°~70° |
| N60S-AOD100 |
60°SW |
40°~70° |
| N60S-IHC-AOD100 |
60°SW |
40°~70° |
সংক্ষিপ্ত বিবরণ
মডেল নম্বর:7.5L60-1.0x10-TS19/7.5L60-60x10-PWZ1
উপাদান:60
উপাদান আকার:রৈখিক
আকার:দৈর্ঘ্যxপ্রস্থxউচ্চতা 68x26x30(মিমি)2.68x1.02x1.18(ইঞ্চি)
অ্যাপ্লিকেশন:তেল ও গ্যাস: তেল পাইপলাইন, বোতল, ট্যাঙ্ক ইত্যাদি।
ওয়ারেন্টি:12 মাস
কেস:স্টেইনলেস স্টীল
কাস্টমাইজেশন:হ্যাঁ
প্রকার:ফেজড অ্যারে প্রোব
রঙ:রূপালী
ন্যূনতম অর্ডার পরিমাণ:1
