বিভিন্ন ধাতব, অ-ধাতব (গ্লাস, প্লাস্টিক, কম্পোজিট, কংক্রিট, কাঠ ইত্যাদি) স্তরগুলির উপর লেপ বেধ পরিমাপ করতে

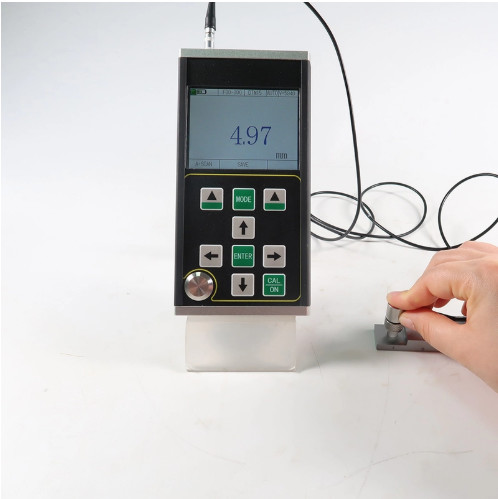

টিএম২৯১ একটি নতুন ধরণের হ্যান্ডহেল্ড উচ্চ-নির্ভুলতা ডিজিটাল অ-ধাতব লেপ বেধ পরিমাপকারী যা এ / বি স্ক্যানিং সহ। এটি পালস প্রতিফলনের উপর ভিত্তি করে অতিস্বনক বেধ পরিমাপের নীতি গ্রহণ করে।এটা উপাদান বেধ পরিমাপ জন্য উপযুক্ত যে একটি ধ্রুবক গতিতে এটিতে ছড়িয়ে দিতে এবং তার পিছনে থেকে প্রতিফলন পেতে পারে অতিস্বনক তরঙ্গ করতে পারেন. পরিমাপের রেজোলিউশন 0.001 মিমি এবং পরিমাপ পরিসীমা 0.02মিমিএটি একই সময়ে স্তর এবং লেপের বেধ পরীক্ষা করতে পারে।
এই পণ্যটি পেট্রোলিয়াম, রাসায়নিক শিল্প, ধাতুবিদ্যা, জাহাজ নির্মাণ, মহাকাশ, শক্তি এবং অন্যান্য ক্ষেত্রে ব্যবহার করা যেতে পারে।
প্রধান ফাংশন বৈশিষ্ট্য
● পরিমাপের পরিসীমা বিস্তৃত, সর্বনিম্ন পরিমাপের বেধলেপ 20um;সর্বোচ্চ বেধ ১৮০০ মিমি।
● এই পণ্যটি উচ্চ নির্ভুলতার সাথে বেধ পরিমাপ করতে পারে এবং সর্বোচ্চ পরিমাপের রেজোলিউশন 0.001 মিমি পৌঁছতে পারে; পুনরাবৃত্তি রেজোলিউশন ± 0.002 মিমি পৌঁছতে পারে;
●এই পণ্যটিতে A-স্ক্যান মোড, B-স্ক্যান মোড এবং সংখ্যাসূচক প্রদর্শন মোড রয়েছে।
● কিছু কম্পোজিট উপকরণে লেপ এবং পেইন্ট স্তরগুলি বিভিন্ন উপকরণগুলির শব্দ গতি অনুসারে সনাক্ত করা যেতে পারে,এবং 10 টিরও বেশি মাল্টিলেয়ার উপাদানগুলির প্রতিটি স্তরের বেধ একযোগে পরিমাপ করা যেতে পারে, এবং প্রতিটি স্তরের বেধ মান একই প্রতিধ্বনি অধীনে স্যুইচ করা যেতে পারে।
● এটিতে পেনট্রেটিং লেপ এবং প্রতিধ্বনি থেকে প্রতিধ্বনি পরিমাপের কার্যকারিতা রয়েছে, যা পৃষ্ঠের উপর পেইন্ট স্তর এবং লেপ সহ উপকরণগুলি পরিমাপ করতে ব্যবহৃত হয়;
● একাধিক পরিমাপ মোডঃথিন,mb-e, E-E এবংঅটোমোড প্রচলিত পুরু workpieces পরিমাপ পূরণ; পাতলাই-ইমোড পাতলা অংশের পরিমাপ উপলব্ধি করে;
● সংখ্যাসূচক মোডগুলির মধ্যে রয়েছেঃ প্রচলিত বেধ মান মোড, পার্থক্য / হ্রাস হার মোড এবং সর্বাধিক মান মোড;
● দুটি লাভ মোডঃ স্বয়ংক্রিয় লাভ / ম্যানুয়াল লাভ;
● ম্যানুয়াল বন্ধ এবং স্বয়ংক্রিয় বন্ধ সেট করা যেতে পারে, শক্তি সঞ্চয় ফাংশন সঙ্গে;
● এটি বিভিন্ন ধরণের প্রোব সমর্থন করে, যার মধ্যে রয়েছে'অ্যাবল ক্রিস্টাল প্রোব' এবং 'সিঙ্গল ক্রিস্টাল প্রোব' এবং ২০ মেগাহার্টজ পর্যন্ত উচ্চ-ফ্রিকোয়েন্সি প্রোব সমর্থন করে;
● এটি ভর স্টোরেজ সমর্থন করে এবং একই সময়ে 100000 বেধের মান, 500 গ্রুপের এ-স্ক্যান তরঙ্গরূপ এবং 500 গ্রুপের বি-স্ক্যান তরঙ্গরূপ সংরক্ষণ করতে পারে;
● ৩.৫ ইঞ্চি বড় রঙিন টিএফটি-এলসিডি ডিসপ্লে ৩২০×২৪০ হাই ডেফিনিশন (কিউভিজিএ) রেজোলিউশন সহ;
● এটিতে বিভিন্ন ক্যালিব্রেশন পদ্ধতি রয়েছে, এটি এক-পয়েন্ট ক্যালিব্রেশন, মাল্টি-পয়েন্ট ক্যালিব্রেশন এবং ম্যানুয়াল ক্যালিব্রেশন মোড সমর্থন করে,এবং একই সময়ে শব্দ গতি এবং জোন শূন্য অবস্থান calibrate করতে পারেনএটি ডাবল ক্রিস্টাল প্রোবের ভি-পথ সংশোধন সমর্থন করে।
● এটি মেট্রিক এবং ব্রিটিশ সিস্টেমের রূপান্তর সমর্থন করে; এটি মিলিমিটার এবং ইঞ্চি ইউনিটগুলির মধ্যে স্যুইচ করতে পারে;
● এটি চীনা এবং ইংরেজি প্রদর্শন সমর্থন করে;
প্রযোজ্য উপাদান
বিভিন্ন ধাতব, অ-ধাতব (গ্লাস, প্লাস্টিক, কম্পোজিট, কংক্রিট, কাঠ ইত্যাদি) স্তরগুলির উপর লেপ বেধ পরিমাপ করতে.
ধাতু (যেমন ইস্পাত, ঢালাই লোহা, অ্যালুমিনিয়াম, তামা ইত্যাদি), প্লাস্টিক, সিরামিক, গ্লাস, রজন, গ্লাস ফাইবার এবং অন্যান্য ভাল অতিস্বনক পরিবাহক।
মৌলিক নীতি
আল্ট্রাসোনিক বেধ পরিমাপের নীতি হালকা তরঙ্গ পরিমাপের অনুরূপ। প্রোড দ্বারা নির্গত আল্ট্রাসোনিক পালস পরিমাপ বস্তুর পৌঁছায় এবং বস্তুর মধ্যে ছড়িয়ে পড়ে।যখন এটি উপাদান ইন্টারফেস পৌঁছায়, এটি প্রোবে ফিরে প্রতিফলিত হয়। মাপা উপাদান বেধ সঠিকভাবে উপাদান মধ্যে অতিস্বনক ছড়িয়ে সময় পরিমাপ দ্বারা নির্ধারিত হয়।
স্পেসিফিকেশন প্যারামিটার
| পয়েন্ট |
টিএম২৯1 |
| প্রোব টাইপ |
একক স্ফটিক জোন / ডাবল স্ফটিক জোন |
| পরিমাপ পরিসীমা (45 # ইস্পাত) |
২০ ইউm১,৮০০ মিমি |
| পরিমাপের ফ্রিকোয়েন্সি |
৪ হার্জ,৮ হার্জ,১৬ হার্জ |
| রেজোলিউশন |
0.১ মিমি,0.01 মিমি,0.001 মিমি(0.01 ইঞ্চি,0.001 ইঞ্চি,0.0001 ইঞ্চি) |
| ইমপলস জেনারেটর |
নেতিবাচক বর্গক্ষেত্র তরঙ্গ নির্গমন গৃহীত হয়, এবং পালস প্রস্থ এবং ভোল্টেজ স্বয়ংক্রিয়ভাবে জোনের সাথে মিলিত হয়। |
| শব্দ বেগ পরিসীমা |
৪০০-১৯৯৯৯ মি/সেকেন্ড |
| ক্যালিব্রেশন ব্লক |
৪ মিমি(ইস্পাত) |
| স্বয়ংক্রিয় বন্ধ |
আপনি ৫ মিনিট, ১০ মিনিট, ২০ মিনিট এবং ম্যানুয়ালি বন্ধ করতে পারেন। |
| প্রোব ক্যালিব্রেশন |
এক পয়েন্ট ক্যালিব্রেশন, মাল্টি পয়েন্ট ক্যালিব্রেশনম্যানুয়াল ক্যালিব্রেশন |
| লাভ |
স্বয়ংক্রিয় শক্তি নিয়ন্ত্রণ, ম্যানুয়াল শক্তি নিয়ন্ত্রণ |
| লাভের পরিসীমা |
0~80 ডিবি |
| সনাক্তকরণ মোড |
রেডিও ফ্রিকোয়েন্সি (আরএফ), ইতিবাচক অর্ধ তরঙ্গ (পিওএস), নেতিবাচক অর্ধ তরঙ্গ (এনইজি), পূর্ণ তরঙ্গ (ফুল) |
| পরিমাপ মোড |
(১) THIN-EE:থিন ফিল্ম লেপ মোড;(2) এমবি-ইঃ প্রাথমিক প্রতিধ্বনি থেকে প্রথম নীচের প্রতিধ্বনি পর্যন্ত ট্রানজিট সময়ের উপর ভিত্তি করে পরিমাপ মোড; (3) E-E: অনুপ্রবেশ লেপ পরিমাপ মোড, স্বতঃস্ফূর্ত Em √ En প্রতিধ্বনি ঐচ্ছিক; (4) পাতলা দেয়াল পরিমাপ মোড; |
| সংখ্যার মোড |
বেধ মান মোড, পার্থক্য / হ্রাস হার মোড, সর্বোচ্চ / সর্বনিম্ন মান মোড |
| এ-স্ক্যান মোড |
উপলব্ধ |
| বি-স্ক্যান মোড |
উপলব্ধ |
| সংযোগকারী নির্দেশ |
উপলব্ধ |
| ব্যাটারি নির্দেশক |
উপলব্ধ |
| ভাষা |
চীনা / ইংরেজি |
| ইউনিট |
মিমি/ইঞ্চি |
| মেনু অপারেশন |
উপলব্ধ |
| সফটওয়্যার ফাংশন |
ডায়নামিক গেট সেটিং, ব্লাঙ্কিং সেটিং (ব্ল্যাক), ইকো ব্লাঙ্কিং সেটিং (ই-ব্ল্যাক), ইকো ফ্রিজিং, ইকো ট্রান্সলেশন এবং স্কেলিং |
| স্টোরেজ ফাংশন |
এটি একসাথে ১০০,০০০ বেধ (প্রতিটি গ্রুপে ১০০০), ৫০০ গ্রুপ এ-স্ক্যান তরঙ্গরূপ এবং ৫০০ গ্রুপ বি-স্ক্যান তরঙ্গরূপ সংরক্ষণ করতে পারে। |
| হোস্ট প্রোগ্রাম আপগ্রেড করুন |
উপলব্ধ |
| প্রদর্শন |
3.5 ️QVGA (320 × 240) রঙিন টিএফটি-এলসিডি স্ক্রিন |
| ডেটা ট্রান্সমিশন |
এটা সমর্থন করে।ইউএসবিযোগাযোগ এবং কম্পিউটারে তথ্য প্রেরণ করে। |
| কাজের তাপমাত্রা |
-১০°সি∙+50°C; বিশেষ চাহিদা থাকলে, এটি 20 °C পর্যন্ত পৌঁছতে পারে; |
| ওয়ার্কিং ভোল্টেজ |
তিনটানং ৫ এএ ব্যাটারি প্রয়োজন। যখন শক্তি অপর্যাপ্ত হয়, তখন একটি নিম্ন ভোল্টেজ প্রম্পট থাকে। |
| সামগ্রিক মাত্রা |
18৪x85এক্স ৩2(মিমি) |
| মোট ওজন |
250জি(ব্যাটারি ছাড়া) |
| স্ট্যান্ডার্ড কনফিগারেশন |

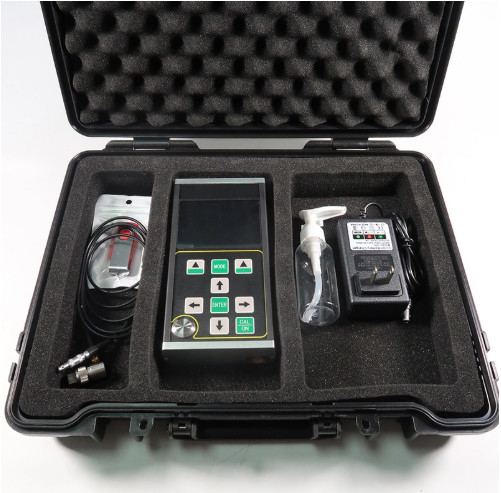

প্রধান শরীর, লেপ বেধ পরীক্ষা জোন, তিননং ৫ এ এ ব্যাটারি, ম্যানুয়াল, বহন বাক্স |
ঐচ্ছিক প্রোব
একক
উপাদান
জরিপ |
মডেল |
স্পেসিফিকেশন |
পরীক্ষার পরিসীমা |
রেজোলিউশন |
| |
DTM15 (স্ট্যান্ডার্ড) |
১৫ মেগাহার্টজ ৬ মিমি |
0১৫-২৪ |
0.001 মিমি |
| |
ডিটিএম ৭।5 |
7.5Mhz 6mm |
0.5-24 |
0.001 মিমি |
| |
DTM10 |
১০ মেগাহার্টজ ৬ মিমি |
0.3-24 |
0.001 মিমি |
| |
DTM5 |
৫ মেগাহার্টজ ৬ মিমি |
1.০-২৪ |
0.001 মিমি |
| |
বিডি ৫১০ |
৫ মেগাহার্টজ ১০ মিমি |
১-১০০০ |
0.001 মিমি |
| |
BD212 |
২ মেগাহার্টজ ১২ মিমি |
৪-১৮০০ |
0.001 মিমি |
দ্বৈত
উপাদান
প্রোব |
টিসি৪০০ |
১০ মেগাহার্টজ ৫ মিমি |
0.5-50 |
0.001 মিমি |
| |
টিসি৫০০ |
৫ মেগাহার্টজ ৫ মিমি |
1.০-৬৫ |
0.001 মিমি |
| |
টিসি ৫১০ |
৫ মেগাহার্টজ ১০ মিমি |
1.০-৫০০ |
0.001 মিমি
|
