| Place of Origin: | CHINA |
|---|---|
| পরিচিতিমুলক নাম: | TMTECK |
| Model Number: | GS Series |
| ন্যূনতম চাহিদার পরিমাণ: | ১ পিসি |
| মূল্য: | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ: | কার্টুন |
| ডেলিভারি সময়: | ৭-১৫ দিন |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| যোগানের ক্ষমতা: | ১০০ পিসি/মাস |
| পণ্য: | জিএস সিরিজ এনডিটি অতিস্বনক ক্রমাঙ্কন ব্লক | উপাদান: | অ্যালুমিনিয়াম/1018 ইস্পাত/ স্টেইনলেস স্টীল |
|---|---|---|---|
| বিশেষ উল্লেখ: | NB/T47013.3-2015 | প্রকার: | এনডিটি আনুষাঙ্গিক |
| ওজন: | 3 কেজি | ||
| বিশেষভাবে তুলে ধরা: | এনডিটি আনুষাঙ্গিক আল্ট্রাসোনিক ক্যালিব্রেশন ব্লক,নোট/টি ৪৭০১৩.৩-২০১৫ আল্ট্রাসোনিক ক্যালিব্রেশন ব্লক,জিএস সিরিজের আল্ট্রাসোনিক ক্যালিব্রেশন ব্লক |
||
আল্ট্রাসোনিক ক্যালিব্রেশন ব্লক হল একটি ধরনের এনডিটি আনুষাঙ্গিক যা আল্ট্রাসোনিক সরঞ্জামগুলির নির্ভুলতা নিশ্চিত করতে ব্যবহৃত হয়।এটি একটি পরীক্ষামূলক টুকরো বৈশিষ্ট্য অনুকরণ এবং অতিস্বনক ত্রুটি সনাক্তকারী এবং বেধ পরিমাপকারীর কর্মক্ষমতা পরিমাপের জন্য একটি পরিচিত রেফারেন্স পয়েন্ট প্রদান করার জন্য ডিজাইন করা হয়েছে.
জিএসসিরিজCALIBরেশনব্লকস্পেসিফিকেশন
|
মডেল |
টেস্ট ব্লক আর্ক ব্যাসার্ধ কার্ভাচার |
পাইপ ওডি পরিসীমা |
টেস্ট ব্লক আর্ক ব্যাসার্ধ কার্ভাচার |
পাইপ ওডি পরিসীমা |
| R1 | R2 | |||
| জি এস-০ | 11.5 | ২০-২৬ | 14.5 | ২৬ থেকে ৩২ |
| জি এস-১ | 18 | ৩২-৪০ | 22 | ৪০-৪৮ |
| জি এস-২ | 26 | ৪৮-৫৭ | 32 | ৫৭-৭২ |
| জি এস-৩ | 40 | ৭২ থেকে ৯০ | 50 | ৯১-১১০ |
| জি এস-৪ | 60 | ১১০-১৩২ | 72 | ১৩২ ` ১৫৯ |
| জি এস-৫ | 84 | ১৫০-২৫০ | 110 | ২০০-৩২৫ |
| জি এস-৬ | 163 | ৩০০-৪৮৭ | ফ্ল্যাট | ≥৫০০ |
স্পেসিফিকেশনঃ
নোট/টি৪৭০১৩.৩-২০১৫
ক্যালিব্রেশন ফাংশনঃ
জিএস সিরিজের ক্যালিব্রেশন ব্লকটি পাইপগুলির জন্য পরিধিগতভাবে বুট জয়েন্টগুলির (টাইপ II ঝালাই জয়েন্ট) অতিস্বনক পরীক্ষার জন্য ব্যবহৃত হয় (প্রযোজ্য ওডি পরিসীমা 20-500 মিমি) ।
| প্রকার | এনডিটি আনুষাঙ্গিক |
| বিশেষ উল্লেখ | নোট/টি৪৭০১৩.৩-২০১৫ |

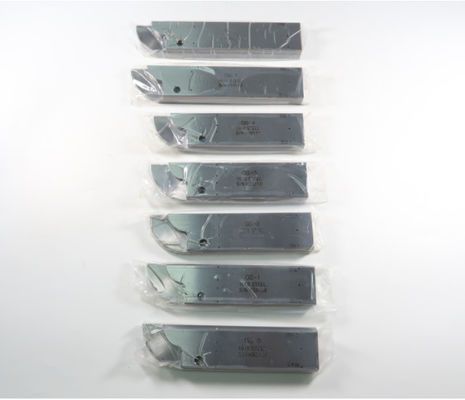

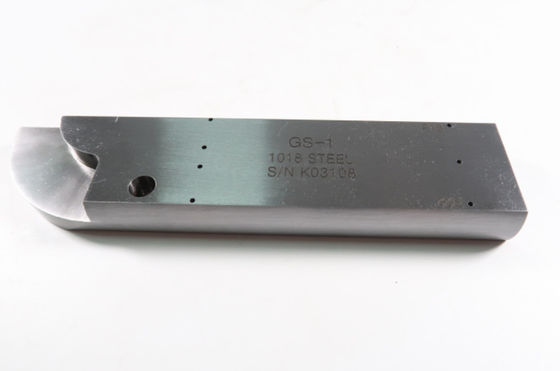

| পণ্য | জিএস সিরিজ এনডিটি অতিস্বনক ক্যালিব্রেশন ব্লক |
| উপাদান | অ্যালুমিনিয়াম/1018 স্টিল/ স্টেইনলেস স্টিল |
| আর্ক টেস্ট ব্লক কার্ভাচার রেডিও | আর২ঃ14.5/22/32/50/72/110/FLAT |
| ওজন | ৩ কেজি/পিসি |
প্যাকেজ অন্তর্ভুক্ত
