| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | Tmteck |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | TMRS-710 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
| মূল্য: | আলোচনা সাপেক্ষে |
| প্যাকেজিং বিবরণ: | বহন ক্ষেত্রে এবং প্রতি শক্ত কাগজের বাক্সে 1 পিসি |
| ডেলিভারি সময়: | 3-4 দিন |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| যোগানের ক্ষমতা: | 100PCS/মাস |
| রঙ: | লাল | Rebar এর প্রযোজ্য পরিসীমা (মিমি): | φ6～φ50 |
|---|---|---|---|
| ব্যাস পরিমাপের সর্বাধিক ত্রুটি: | ±1 | স্ক্যানিং মোড: | বেধ মডেল, JGJ টেস্টিং |
| স্ক্যানিং পরিসীমা: | সীমান্তহীন | কর্মঘন্টা: | ≥16 ঘন্টা |
| পর্দা: | 320×240 | ||
| বিশেষভাবে তুলে ধরা: | কংক্রিটে ইন্টিগ্রেটেড রিবার ডিটেক্টর,কংক্রিটে পোর্টেবল রিবার ডিটেক্টর,কংক্রিটে বর্ডারলেস রিবার ডিটেক্টর |
||

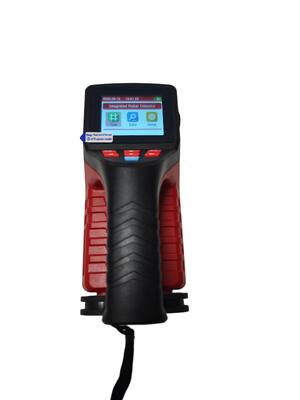

TMRS-710 ইন্টিগ্রেটেড রিবার স্ক্যানার
TMRS-710 ইন্টিগ্রেটেড রিবার ডিটেক্টরের উপস্থিতি:

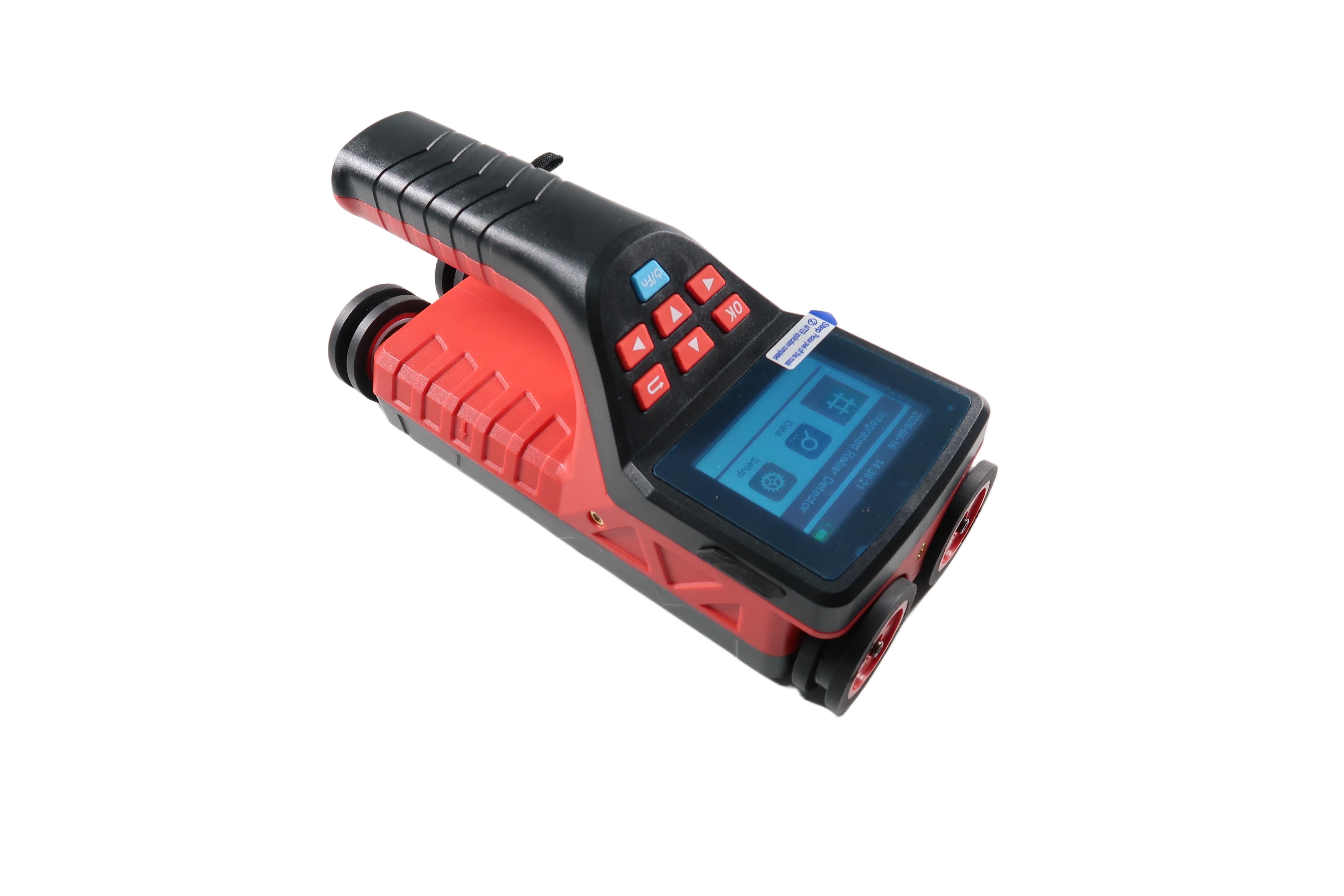

ক) শীর্ষ দৃশ্য:

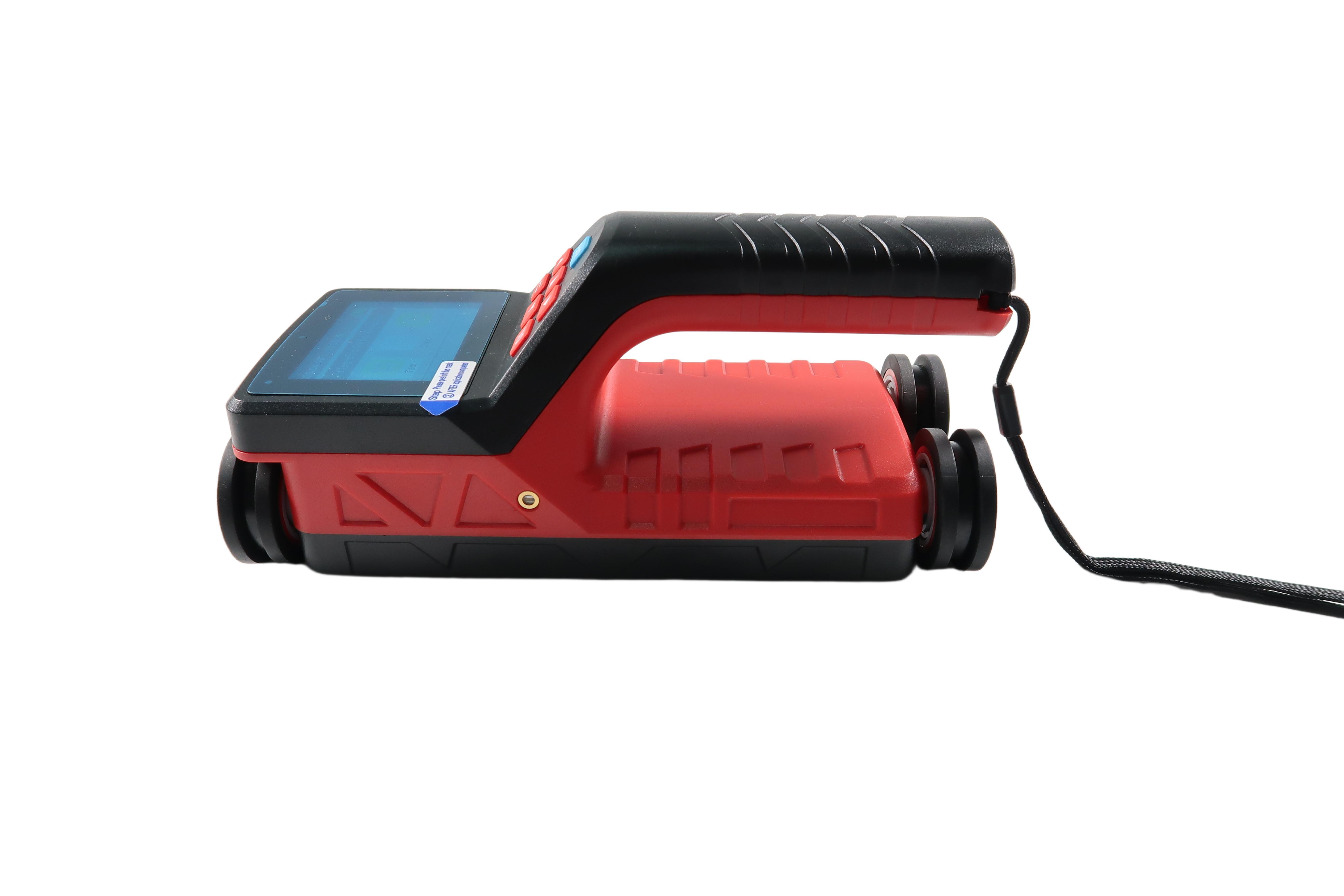

খ) বাম দৃশ্য:
গ) ডান দর্শন:
ঘ) নীচের দৃশ্য
চিত্র 2.1 হোস্ট উপস্থিতির পরিকল্পিত চিত্র
1.1 ভূমিকা
TMRS-710 ইন্টিগ্রেটেড রিবার ডিটেক্টর প্রধানত অভ্যন্তরীণ শক্তিবৃদ্ধি অবস্থান, প্রতিরক্ষামূলক স্তর বেধ, শক্তিবৃদ্ধি ব্যবধান এবং রিবারের ব্যাস সনাক্তকরণের জন্য ব্যবহৃত হয়।উচ্চ নির্ভুলতা এবং উচ্চ গতির সাথে পরীক্ষার ডেটা সরবরাহ করতে এটি সঠিকভাবে পুরো রিবারের বিতরণ মানচিত্র আঁকতে পারে;হোস্ট এবং সেন্সর কয়েলের সমন্বিত কাঠামো, এটি বহন এবং ক্ষেত্রের অপারেশন করার সময় এটি সুবিধাজনক এবং দ্রুত করে তোলে;এটি কয়েল স্ট্রাকচার ডিজাইন, দ্রুত গতি, উচ্চ নির্ভুলতা, শক্তিশালী রেজোলিউশনের বৈশিষ্ট্যযুক্ত।
1.2 ফাংশন
1.2.1 প্রধান কার্যাবলী
1. সঠিকভাবে rebar এর প্রতিরক্ষামূলক স্তর বেধ পরিমাপ;
2. ইস্পাত বারগুলির অবস্থান, প্রবণতা এবং বিতরণ সনাক্ত করুন;
3. ইস্পাত বারের প্রতিরক্ষামূলক স্তর পরিমাপ করুন এবং ইস্পাত বারের ব্যাস অনুমান করুন;
4. শনাক্তকরণ ডেটা সঞ্চয়, দেখা এবং সংক্রমণ।
1.2.2 বিশেষ কার্যাবলী
1. সনাক্তকরণ মোড স্বজ্ঞাত, নির্ভুল, ইস্পাত বারের অবস্থানের সঠিক প্রদর্শন, ব্যবধান, একই পর্দায় প্রতিরক্ষামূলক স্তর বেধ;
2. বেধ পরিমাপ সম্পূর্ণরূপে উপলব্ধি করা হয়.পরিমাপ প্রক্রিয়া চলাকালীন, পৃষ্ঠাগুলি সামনে পিছনে ঘুরানো যেতে পারে, ডেটা এবং গ্রাফিক্স দেখা যেতে পারে এবং পরীক্ষার ডেটা যে কোনও সময় মুছে ফেলা যেতে পারে।
3. একক হ্যান্ডিং মেশিন, অপারেশন ডিজাইন এবং চার চাকার অবস্থান পদ্ধতি, উচ্চ শক্তি পরিধান-প্রতিরোধী টায়ার দিয়ে সজ্জিত, ডিটেক্টরের পরিধান এবং টিয়ার রক্ষা করা সহজ;
4. বিশ্লেষণ সফ্টওয়্যার দ্বি-মাত্রিক পরিকল্পনা দৃশ্য এবং 3D ত্রিমাত্রিক দৃশ্য তৈরি করতে পারে।
5. JGJ সনাক্তকরণ মোড একটি একক ইস্পাত বারের 1-6 বার বার পরীক্ষা উপলব্ধি করে, এবং স্বয়ংক্রিয়ভাবে গড় মান গণনা করে।
1.2.3 প্রধান বৈশিষ্ট্য
1. 2.8 ইঞ্চি উচ্চ রেজোলিউশন রঙের LCD স্ক্রিন (320 x 240 পিক্সেল), ইনডোর হোক বা আউটডোর, যে কোনো পরিস্থিতিতে স্পষ্টভাবে দৃশ্যমান সনাক্তকরণ ডেটা হতে পারে;
2. মাল্টি-কুণ্ডলী গঠন নকশা, দ্রুত, উচ্চ নির্ভুলতা, শক্তিশালী রেজোলিউশন;
3. USB মোড ডেটা ট্রান্সমিশন এবং চার্জিং ব্যবহার করে, আপনি USB এর মাধ্যমে কম্পিউটারে সঞ্চিত ডেটা দ্রুত আপলোড করতে পারেন৷
4. অন্তর্নির্মিত উচ্চ-ক্ষমতা লিথিয়াম ব্যাটারির সাথে, শক্তি খরচ কম, ব্যাটারি পূর্ণ হলে স্ট্যান্ডবাই সময় প্রায় 16 ঘন্টা হয়;
5. ডাটা ম্যানেজমেন্ট মোড ডাটা স্টোরেজ, ভিউ, ডিলিট এবং অন্যান্য ফাংশন, প্রায় দুই লক্ষ রিবার মেজারিং পয়েন্ট ডেটা সঞ্চয় করতে পারে;
6. ইস্পাত বার ফুটো শক্তিশালীকরণ সমস্যা সুপার ঘন টেন্ডন সমাধান ক্ষমতা ব্যবহার করে সমাধান করা হয়;
7. কনফিগারেশন স্ট্যান্ডার্ড টেস্ট ব্লক নির্বাচন করুন যা বিশেষ এবং অনন্য ডিজাইনের সাথে কনফিগার করা যেতে পারে;
8. হোস্ট এবং সেন্সর কয়েল ইন্টিগ্রেটেড ডিজাইন, কম্প্যাক্ট আকার, হালকা ওজন, বহন করা সহজ ব্যবহার করে;
9. সংলগ্ন ইস্পাত বার মধ্যবর্তী অবস্থান রিয়েল-টাইম রায়, হালকা প্রম্পট নির্দেশ করে, ইস্পাত বার, সহজ ড্রিলিং coring কাছাকাছি এড়াতে পারেন;
10. উপকরণ ব্যাগ শকপ্রুফ, ভিতরে একটি প্রতিরক্ষামূলক আস্তরণের আছে, এবং সহজে বহন করার জন্য একটি জলরোধী কভার দিয়ে সজ্জিত;;
11. মাঝারি এবং বড় ইস্পাত বার সনাক্তকরণ সফ্টওয়্যার দিয়ে সজ্জিত, এটি পেশাদার ডেটা বিশ্লেষণ, ডেটা প্রক্রিয়াকরণ এবং পিসিতে সম্পূর্ণ প্রতিবেদন তৈরি করার জন্য সুবিধাজনক।
1.3 প্রযুক্তিগত শীট
| মোড | TMRS-710 | |
| Rebar (মিমি) এর প্রযোজ্য পরিসীমা | φ6～φ50 | |
| প্রতিরক্ষামূলক স্তর বেধ পরিসীমা (মিমি) | ছোট পরিসর:1～80 বড় পরিসর:5～185 | |
| প্রতিরক্ষামূলক স্তর পুরুত্বের সর্বাধিক অনুমোদিত ত্রুটি (মিমি) | ±1 | 1～60 |
| ±2 | 60-100 | |
| ±3 | 101-120 | |
| ±5 | 121-160 | |
| ±8 | 161-185 | |
| ব্যাস পরিমাপের প্রযোজ্যতা (মিমি) | ϕ 6～Ф50 | |
| ব্যাস পরিমাপের সর্বাধিক ত্রুটি (স্পেসিফিকেশন) | ±1 | |
| স্ক্যানিং মোড | বেধ মডেল, JGJ টেস্টিং | |
| স্ক্যানিং পরিসীমা | সীমান্তহীন | |
| জেজিজে টেস্টিং | একক পয়েন্ট 1-6 পরিমাপ অর্জন করুন, স্বয়ংক্রিয়ভাবে গড় গণনা করুন | |
| ডেটা ট্রান্সমিশন মোড | ইউএসবি বেতার | |
| পর্দা | 2.8-ইঞ্চি উচ্চ রেজোলিউশন রঙের LCD স্ক্রীন (320 x 240 পিক্সেল | |
| পাওয়ার সাপ্লাই | উচ্চ ক্ষমতা লিথিয়াম ব্যাটারি মধ্যে নির্মিত | |
| শাটডাউন সময় সেট করুন | 5 মিনিট, 10 মিনিট, 15 মিনিট, 30 মিনিট, 60 মিনিট, 90 মিনিট | |
| কর্মঘন্টা | ≥16 ঘন্টা | |
| পর্দা | 320×240 | |
| স্টোরেজ | 200K ইস্পাত বারের পরিমাপ বিন্দু | |
| যোগাযোগ | ইউএসবি ইন্টারফেস | |
| ত্রুটি সংশোধন সঙ্গে | -3.0～+3.0(±0.5, ±1.0, ±1.5, ±2.0, ±2.5, ±3.0) | |
| অপারেশন | সিলিকন কীপ্যাড | |
| কাজ তাপমাত্রা | -10℃～+42℃ | |
| আকার (মিমি) | 219×92×106 | |
| ওজন (কেজি) | 0.60 (ব্যাটারি অন্তর্ভুক্ত) | |

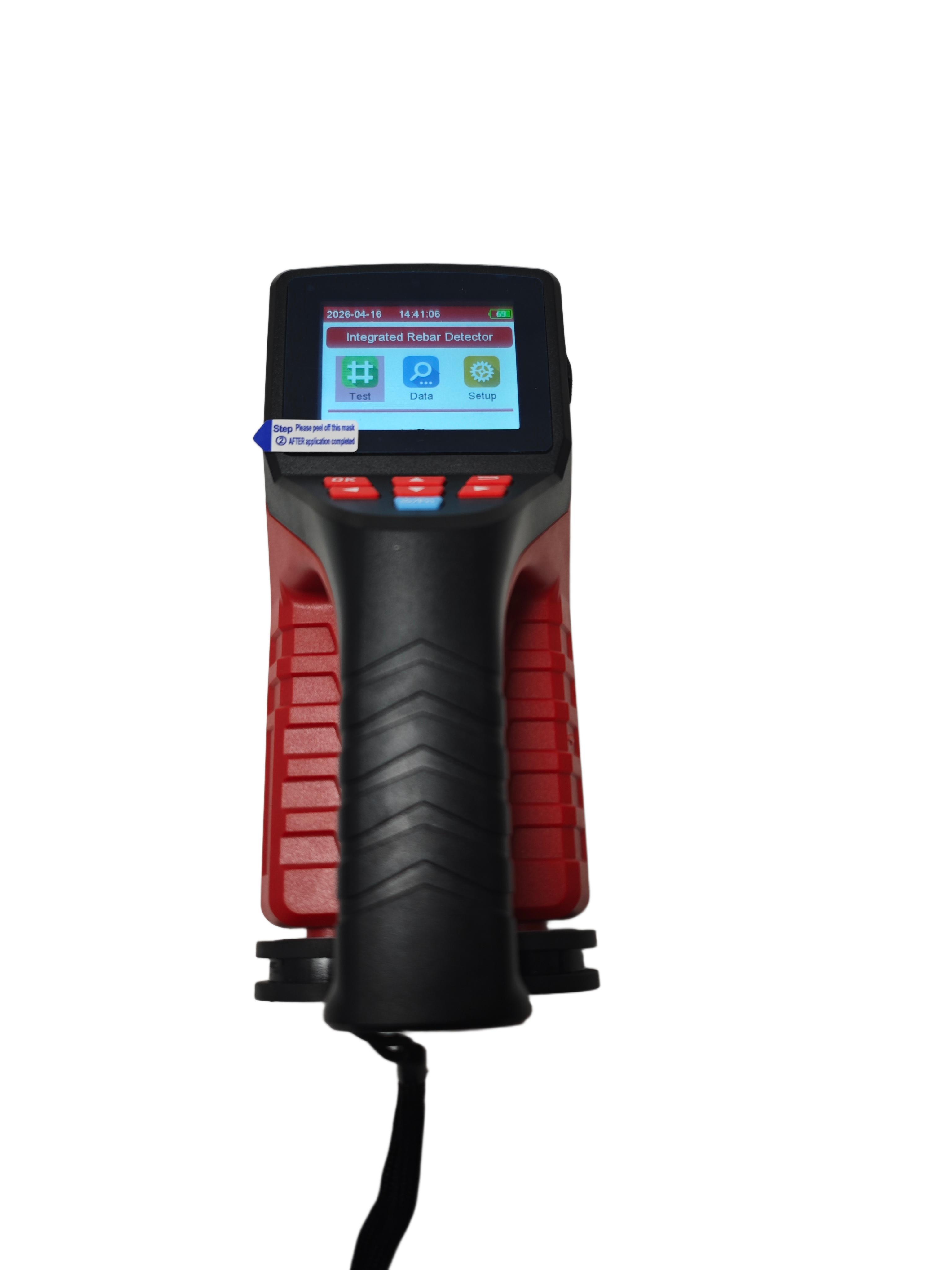

1.4 পরিমাপ ইন্টারফেস
ইন্টিগ্রেটেড রিবার ডিটেক্টর পরিমাপ মোড চিত্র 1 এবং 2 এ দেখানো হয়েছে
(1) বেধ মডেল
(2) JGJ পরিমাপ ইন্টারফেস

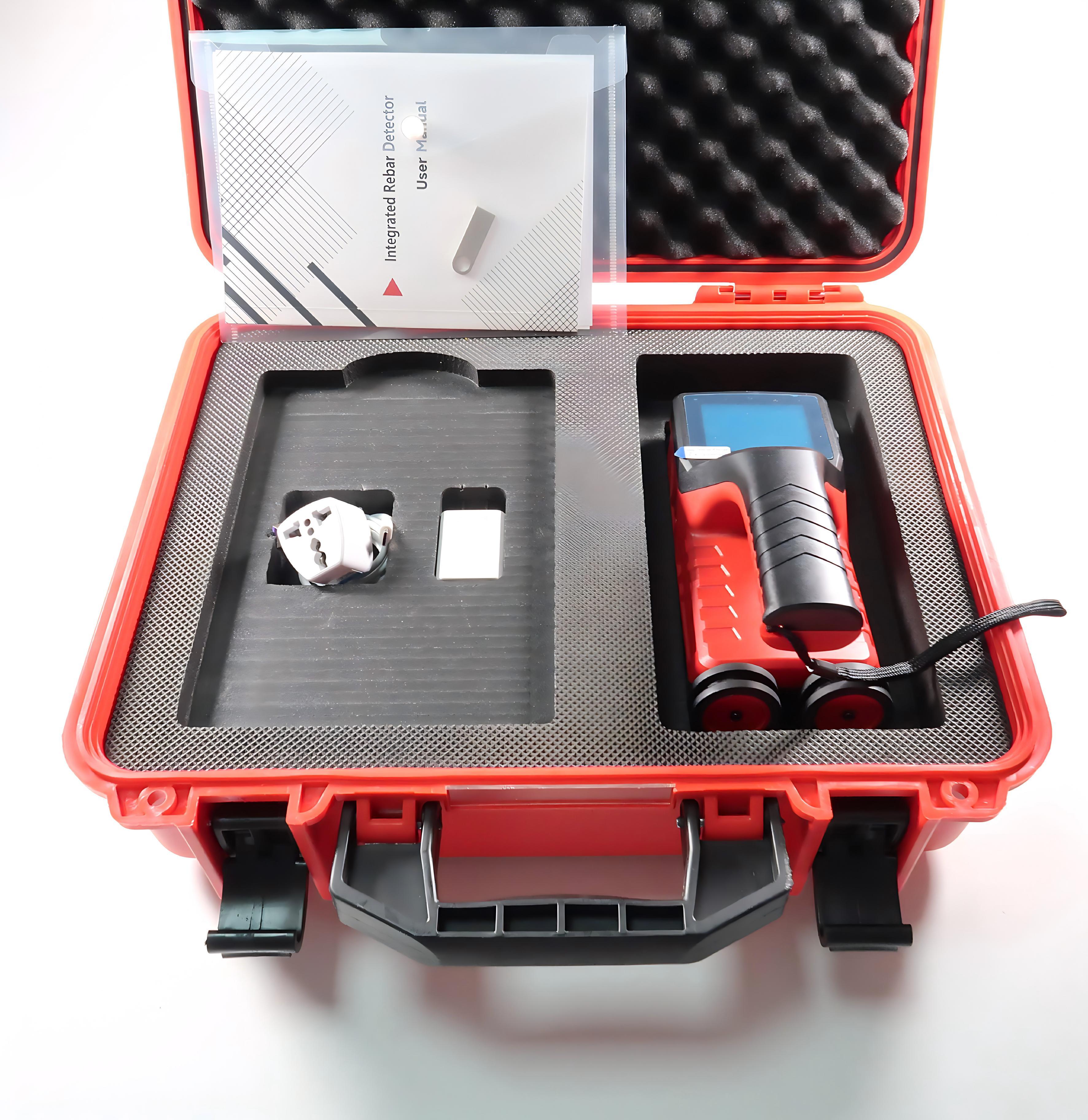

1.5 স্ট্যান্ডার্ড কনফিগারেশন
| না. | নাম | ইউনিট | পরিমাণ | মন্তব্য |
| 1 | পণ্য হোস্ট | টুকরা | 1 | / |
| 2 | চার্জার | টুকরা | 1 | / |
| 3 | USB তারের | টুকরা | 1 | / |
| 4 | ব্যবহার বিধি | টুকরা | 1 | / |
| 5 | প্রযোজক সার্টিফিকেট | টুকরা | 1 | / |
| 6 | ওয়ারেন্টি কার্ড | টুকরা | 1 | / |
| 7 | প্যাকিং তালিকা | টুকরা | 1 | / |
| 8 | সফটওয়্যার সিডি | টুকরা | 1 | বিভিন্ন মডেলের মধ্যে সীমাবদ্ধ |
| 9 | পণ্য স্যুট/বক্স | টুকরা | 1 | / |
| 10 | ক্রেয়ন | টুকরা | 1 | / |
| 11 | স্ট্যান্ডার্ড ব্লক | টুকরা | 1 | ঐচ্ছিক জিনিসপত্র |
