| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | Tmteck |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | 570HAD |
| ন্যূনতম চাহিদার পরিমাণ: | 1pc |
| মূল্য: | Negotiation |
| প্যাকেজিং বিবরণ: | 1 পিসি / কাঠের কেস |
| ডেলিভারি সময়: | 10-15 দিন |
| পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, পে |
| যোগানের ক্ষমতা: | প্রতি মাসে 100 পিসি |
| Indenter: | .52.5 মিমি φ mm5 মিমি বল ইন্ডেন্টার | আইপিস ম্যাগনিফিকেশন: | 15 × |
|---|---|---|---|
| পাওয়ার উত্স এবং ভোল্টেজ: | AC220V ± 5%, 50-60 হার্জেড | সময় বিলম্বিত নিয়ন্ত্রণ: | 0-60 সেকেন্ড, সামঞ্জস্যযোগ্য |
| সামগ্রিক মাত্রা (দৈর্ঘ্য - প্রস্থ × উচ্চতা): | 551 × 260 × 800 মিমি | ||
| লক্ষণীয় করা: | ধাতু কঠোরতা পরীক্ষা মেশিন,সার্বজনীন কঠোরতা পরীক্ষা মেশিন |
||

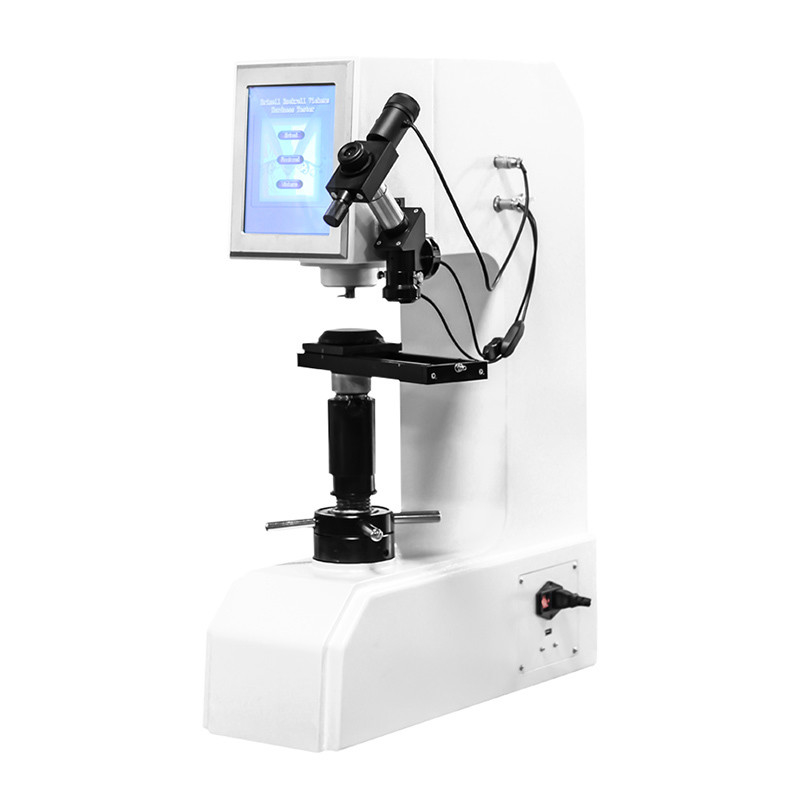

570HAD ডিজিটাল সর্বজনীন কঠোরতার পরীক্ষক
1. কঠোরতা ধাতব উপাদানের গুণমান বা এর উপাদানগুলির অংশ বিচার করার জন্য কঠোরতা পরীক্ষা করা একটি গুরুত্বপূর্ণ পদ্ধতি যখন উপাদানটির একটি গুরুত্বপূর্ণ মেকানিক বৈশিষ্ট্য। ধাতুর কঠোরতাটি তার যান্ত্রিক বৈশিষ্ট্যের সাথে সম্পর্কিত, এবং সুতরাং এর শক্তি, ক্লান্তি, কব্জি করা এবং পরিধানের মতো এর যান্ত্রিক বৈশিষ্ট্যগুলি প্রায় তার কঠোরতা পরীক্ষার মাধ্যমে পরীক্ষা করা যেতে পারে।
2. ব্রিনেল, রকওয়েল, ভিকারদের তিনটি পরীক্ষার পদ্ধতি, সাতটি গ্রেডের পরীক্ষার বলের মাল্টি-ফাংশনাল কঠোরতা পরীক্ষক সহ ডিজিটাল মাল্টি-ফাংশনাল কঠোরতা পরীক্ষক, এটি বিভিন্ন কঠোরতার পরীক্ষাগুলির চাহিদা পূরণ করতে পারে। টেস্ট ফোর্স লোডিং, বসবাস, আনডোল স্বয়ংক্রিয় স্যুইচিং মেকানিজম, হ্যান্ড হুইল ঘূর্ণনের মাধ্যমে প্রাপ্ত টেস্ট ফোর্স রূপান্তর, যথার্থ এনকোডার এবং সেন্সর দ্বারা পরিমাপ করা এবং অভ্যন্তরীণ সিস্টেম প্রোগ্রামের দ্বারা কঠোরতা মান গণনা করা হয়। সুতরাং এটি পরিচালনা করা সহজ, দ্রুত এবং স্বজ্ঞাত ইন্টারফেস, মূলত, কোনও মানুষের অপারেশন ত্রুটি নেই, এর উচ্চ সংবেদনশীলতা, স্থায়িত্ব সহ, এটি কর্মশালা এবং পরীক্ষাগারগুলির জন্য উপযুক্ত।
নিম্নলিখিত হিসাবে প্রধান কাজ:
২.১ ব্রিনেল, রকওয়েল, ভিকাররা তিনটি পরীক্ষার পদ্ধতি ；
2.2 বিভিন্ন কঠোরতার আইশের রূপান্তর
২.৩ বাসস্থান সময় নির্বাচন
২.৪ সময় ও তারিখের পরিবর্তন
রকওয়েল কঠোরতার বিশেষ উল্লেখ
2.5 পরীক্ষার ফলাফলের ফলাফল 22 Rচ্ছিক ফাংশনগুলির জন্য আরএস 232 ইন্টারফেস, এই মডেল পরীক্ষার ফলাফলগুলি সংরক্ষণ করতে পারে এবং পরীক্ষার পৃষ্ঠাগুলি ব্রাউজ করতে পারে।
প্রযুক্তিগত বিবরণ
1. পাওয়ার উত্স এবং ভোল্টেজ: AC220V ± 5%, 50-60 Hz
2. সময় বিলম্বিত নিয়ন্ত্রণ: 0-60 সেকেন্ড, সামঞ্জস্যযোগ্য
3. ইন্ডেন্টার সেন্টার থেকে ইনস্ট্রুমেন্ট বডি থেকে দূরত্ব: 165 মিমি
4. সামগ্রিক মাত্রা (দৈর্ঘ্য × প্রস্থ × উচ্চতা): 551 × 260 × 800 মিমি
৫. পরীক্ষকের নেট ওজন: ৮০ কেজি (প্রায়)
রকওয়েল কঠোরতা
| পরীক্ষার শক্তি (এন) | প্রাথমিক পরীক্ষা বাহিনী | 98.07 (10kg) | সহনশীলতা ± 2.0 | |
| মোট পরীক্ষামূলক শক্তি | 588.4 (60kg) | সহনশীলতা ± 1.0% | ||
| 980.7 (100kg) | ||||
| 1471 (150kg) | ||||
| Indenter | ডায়মন্ড শঙ্কু প্রবেশকারী | |||
| Ф1.5875 মিমি বল ইন্ডেন্টার | ||||
| দাঁড়িপাল্লা | এইচআরএ | HRB | HRC | এইচআরডি |
| স্যাম্পলগুলির সর্বোচ্চ উচ্চতা | 175mm | |||
রকওয়েল কঠোরতা প্রদর্শন মান সহিষ্ণুতা
| কঠোরতা স্কেল | স্ট্যান্ডার্ড টেস্টিং ব্লকের কঠোরতা ব্যাপ্তি | সর্বাধিক প্রদর্শন মান সহনশীলতা | পুনরাবৃত্তিযোগ্যতা ক |
| এইচআরএ | (20 ~ ≤75) এইচআরএ | ± 2HRA | ≤0.02 (100 এইচ) অথবা 0.8 রকওয়েল ইউনিট খ |
| (> 75 ~ ≤88) এইচআরএ | ± 1.5HRA | ||
| HRB | (20 ~ ≤45) HRB | ± 4HRB | ≤0.04 (130 এইচ) অথবা ১.২ রকওয়েল ইউনিট খ |
| (> 45 ~ ≤80) HRB | ± 3HRB | ||
| (> 80 ~ ≤100) HRB | ± 2HRB | ||
| HRC | (20 ~ ≤70) HRC | ± 1.5HRC | ≤0.02 (100 এইচ) অথবা 0.8 রকওয়েল ইউনিট খ |
| একটি: এইচ গড় কঠোরতা মান খ: উচ্চতর মান হিসাবে নিশ্চিত করুন | |||
ব্রিনেল কঠোরতা
6. ব্রিনেল কঠোরতা পরীক্ষকটির প্রযুক্তিগত বিবরণ
| পরীক্ষার শক্তি | 294.2N (30 কেজি) | সহনশীলতা ± 1.0% | |
| 306.5N (31.25kg) | |||
| 612.9N (62.5kg) | |||
| 980.7N (100kg | |||
| 1839N (187.5kg) | |||
| Indenter | φ2.5 মিমি, φ5 মিমি বল ইন্ডেন্টার | ||
| দাঁড়িপাল্লা | HBW1 / 30 | HBW2.5 / 31,25 | HBW2.5 / 62.5 |
| HBW5 / 62.5 | HBW10 / 100 | HBW2.5 / 187,5 | |
| আইপিস ম্যাগনিফিকেশন | 15 × | ||
| উদ্দেশ্য | 2.5 × (রেজোলিউশন 0.5μm), 5 × (রেজোলিউশন 0.25μm) | ||
| নমুনার সর্বোচ্চ উচ্চতা | 100 | ||
8 ব্রিনেল কঠোরতা পরীক্ষকের জন্য প্রদর্শিত মানের সহনশীলতা এবং পুনরাবৃত্তি
| কঠোরতা ব্লক (এইচবিডাব্লু) | সহনশীলতার (%) | পুনরাবৃত্তিযোগ্যতা (%) |
| ≤125 | ± 3 | 3 |
| 125 <HBW≤125 | ± 2.5 | 2.5 |
| > 225 | ± 2 | 2 |
9 ভিকারদের কঠোরতার প্রযুক্তিগত বৈশিষ্ট্য
| পরীক্ষা শক্তি | 294.2N (30 কেজি) | সহনশীলতা ± 1.0% |
| 980.7N (100kg) | ||
| Indenter | ডায়মন্ড ভিকার্স ইনডেন্টার | |
| স্কেল | HV30 | HV100 |
| আইপিস ম্যাগনিফিকেশন | 15 × | |
| উদ্দেশ্যবৃদ্ধি | 5 × (রেজোলিউশন 0.25μm) | |
| সর্বোচ্চ। নমুনা উচ্চতা | 115mm | |
| প্রদর্শিত মান সহনশীলতা | প্রদর্শিত মান পুনরাবৃত্তি | |||
| কঠোরতা স্কেল | কঠোরতা ব্লকের মান | প্রদর্শিত মান সহনশীলতা | কঠোরতা ব্লকের মান | প্রদর্শিত মান পুনরাবৃত্তি |
| HV30 | ≤250HV | ± 3% | ≤225HV | 6% |
| HV100 | 300 ~ 1000HV | ± 2% | > 225HV | 4% |
১১. ভিকারদের কঠোরতা পরীক্ষকের জন্য প্রদর্শিত মানের সহনশীলতা এবং পুনরাবৃত্তি
আনুষাঙ্গিক ( প্যাকিং তালিকা )
1. প্রধান শরীরের আনুষাঙ্গিক কিট
| না। | মালপত্রের বিবরণ | পরিমাণ |
| 1 | ডায়মন্ড রকওয়েল ইন্ডেন্টার | 1 পিসি |
| 2 | φ1.5875 মিমি স্টিলের বল ইন্ডেন্টার | 1 পিসি |
| 3 | বৃহত্তর পরীক্ষার সারণী, মাঝারি পরীক্ষার সারণী, ভি আকারের পরীক্ষার সারণী | 3 পিসি |
| 4 | 0,1,2,3,4 ওজন | 5 পিসি |
| 5 | স্ট্যান্ডার্ড কঠোরতা ব্লক এইচআরসি (উচ্চ, নিম্ন), স্ট্যান্ডার্ড কঠোরতা ব্লক এইচআরবি | 3 পিসি |
| 6 | স্তর রেগুলেশন স্ক্রু | 4 পিসি |
| 7 | স্ক্রু ড্রাইভার, স্প্যানার | 2 পিসি |
| 8 | বৈদ্যুতিক তার | 1 পিসি |
| 9 | দিক - নির্দেশনা বিবরনী | 1 পিসি |
| 10 | প্লাস্টিক অ্যান্টি-ডাস্ট ব্যাগ | 1 পিসি |
অ্যাকসেসরিজ কিট অফ মাইক্রোস্কোপ
| না। | মালপত্রের বিবরণ | পরিমাণ | |
| 1 | আই-পীস | 1 পিসি | |
| 2 | মাইক্রোস্কোপের আসন | সব মিলিয়ে 3 | 1 পিসি |
| 3 | বাইরের আলো | 1 পিসি | |
| 4 | ভিতরে আলো | 1 পিসি | |
| 5 | 2.5% উদ্দেশ্য | 1 পিসি | |
| 6 | 5 × উদ্দেশ্য | 1 পিসি | |
| 7 | স্লিপ টেস্টিং টেবিল | 1 পিসি | |
| 8 | ডায়মন্ড ভিকার্স ইনডেন্টার | 1 পিসি | |
| 9 | φ2.5 মিমি, φ5 মিমি বল ইন্ডেন্টার | 2 পিসি | |
| 10 | স্ট্যান্ডার্ড ভিকারস কঠোরতা ব্লক (এইচভি 30) | 1 পিসি | |
| 11 | স্ট্যান্ডার্ড ব্রিনেল কঠোরতা ব্লক (এইচবিডাব্লু / 2.5 / 187.5) | 1 পিসি | |
| 12 | উচ্চতা | 1 পিসি | |
| 13 | ফিউজ 2 এ | 2 পিসি | |
