নাম: | টেন্ডেম রিগ | মডেল: | টিএমআরডব্লিউ-১ |
---|---|---|---|
আবেদন: | রেলের সোল্ডিংয়ের আল্ট্রাসোনিক পরীক্ষা। |
প্রয়োগ
রেলের সোল্ডিংয়ের আল্ট্রাসোনিক পরীক্ষা।
(ফ্ল্যাশ বট ওয়েল্ডস ️ অ্যালুমিনিয়াম-থার্মিক ওয়েল্ডস)
আপনার সমাধান

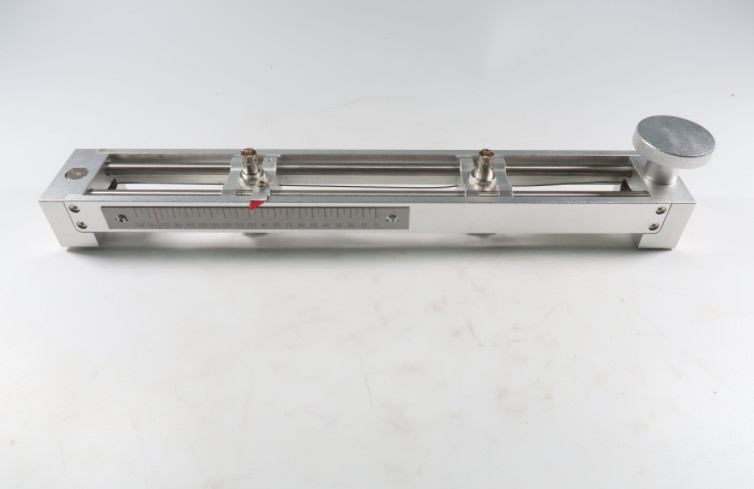

ট্যান্ডেম রিগ টিএমআরডব্লিউ-১ রেলের পৃষ্ঠের লম্বভাবে ত্রুটিগুলি সনাক্ত করতে সক্ষম করে, উদাহরণস্বরূপ উচ্চ সংবেদনশীলতা এবং পুনরুত্পাদনযোগ্যতার সাথে ওয়েডের পুরো উচ্চতায় ফিউশন এবং ছিদ্রহীনতার অভাব।

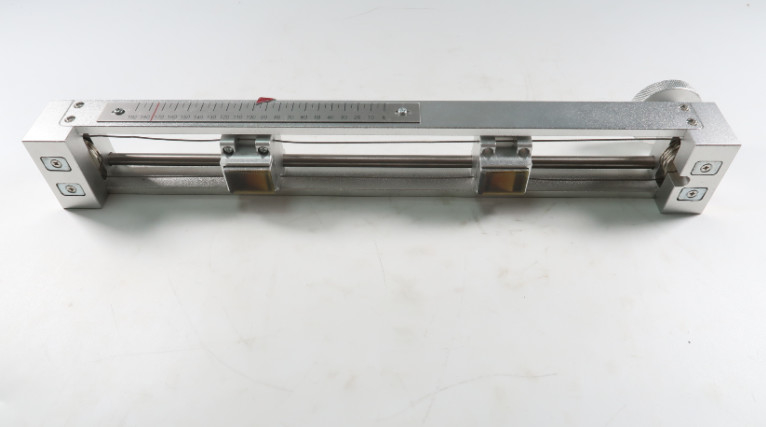

ট্যান্ডেম রিগে দুটি 45 ডিগ্রি কোণ বিম প্রোবগুলির জন্য প্রোব হোল্ডার রয়েছে, যা বিপরীত দিকগুলিতে সরানো যেতে পারে। একটি ট্রান্সমিটার হিসাবে পরিচালিত হয় এবং অন্যটি রিসিভার প্রোব হিসাবে।

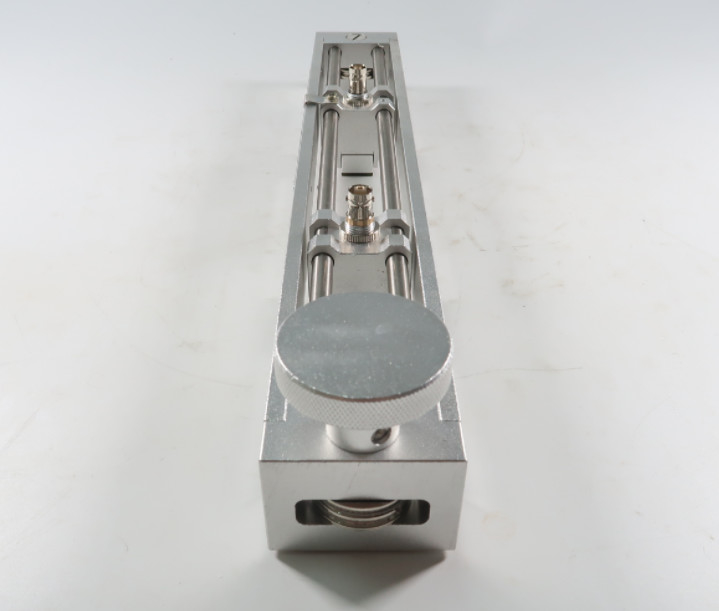

রোটারি বোতামগুলির সাহায্যে স্নোডগুলির অবস্থান একই সাথে পরিবর্তন করা যেতে পারেঃ যখন স্নোডগুলি প্লাগের কেন্দ্রে একসাথে অবস্থিত হয়, তখন রেল ওয়েডের মূলটি পরীক্ষা করা হচ্ছে।জোনের মধ্যে দূরত্ব প্রসারিত করে, রেলের নীচে থেকে উপরের দিকে ওয়েডের পুরো উচ্চতা স্ক্যান করা হয়.
ট্যান্ডেম রিগে চারটি চুম্বক রয়েছে, যা ট্যান্ডেম পরীক্ষার সময় রিগকে স্থির করে।
রেলের কেন্দ্রীয় রেখার ঠিক উপরে জোনগুলি স্থাপন করার জন্য, রিগ একটি নিয়মিত প্রান্ত গাইড সরবরাহ করে। সুতরাং এটি বিভিন্ন রেলহেড মাত্রার রেলগুলিতে প্রয়োগ করা যেতে পারে।
টিএমআরডাব্লু-১ বিভিন্ন পোর্টেবল ইউটি যন্ত্রের সাথে পরিচালিত হতে পারে, উদাহরণস্বরূপ টিএফডি 806 সি এর সাথে একসাথে।
আল্ট্রাসোনিক যন্ত্রের পরিসীমা এবং সংবেদনশীলতা সেটিংয়ের জন্য আমরা ক্যালিব্রেশন ব্লক K1 ব্যবহার করার পরামর্শ দিই।
আপনার যা দরকার
ট্যান্ডেম রিগ টিএমআরডব্লিউ-১ | 1 |
ইউটি প্রোবস ABC 45-O2E | 2 |
ক্যাবল MPKL 2 | 2 |
ইউটি যন্ত্র TFD810C | 1 |
